SCN-F:线阵列系统

超紧凑型15"传感器控制低频扩展

SCN-F是一款15英寸传感器控制超低频扩展系统,频率范围35-200 Hz

可同时与N-RAY以及SCV/SCP超低频扬声器的低频范围叠加—为整个系统的超低频段提供更多的能量与控制。



主要特点

  • 15英寸传感器控制低频扩展

  • 扩展低频范围35 Hz – 200 Hz (-6 dB)

  • 动态气流冷却技术 (DAC)确保出众的高声压和低功率压缩

  • 反馈回路控制确保极快的瞬时响应与超低失真

  • 超低频的阵列角度可弯曲,与N-RAY做到完美的时间对准

  • 增加N-RAY的远程投射能力

  • 增大整个系统低频性能的净空高度

  • 吊挂或地面堆叠安装

  • 与N-RAY吊挂兼容

  • 与LINUS机柜套装系统集成


概述

设计用于剧院,礼堂,大型集体活动,体育场馆及现场演出场地扩声需要, SCN-F是一款15英寸传感器控制超低频扩展扬声器,频率范围35-200 Hz,可同时与N-RAY及SCV/SCP超低频扬声器的低频范围叠加——为整个系统的低频响应提供更多的能量与控制。

SCN-F内置的15英寸驱动单元包含了一个集成速率感应器用于测量振膜的实时运动。 LINUS14会将测量值与音频输入信号进行比对并调整它的驱动电流,纠正驱动单元发生的误差——这是传感器控制超低频扬声器的关键优势,可扩展与可控制的低频响应。

SCN-F设计搭配专门的CODA Audio功放与机柜套装进行工作,与DSP,感应控制,功率放大,远程网络控制,诊断等功能集成为一体的解决方案,确保优化的性能与保护。

SCN-F内置超长冲程钕磁铁超低失真驱动单元。三个铝制短路环减小了互调失真IMD与电磁感应变化,同时降低了热量压缩,大幅减小了传统长冲程低频驱动单元普遍存在的失真。

SCN-F重量仅有33公斤,标称额定功率1500W( AES),它显著提升了N-RAY系统的低频投射能力。同时,集成的吊挂件可以让SCN-F弯曲垂直角度,确保吊挂在N-RAY后面或者侧面时,也有最佳的时间一致( time alignment)。

参数

类型: 传感器控制低频扩展 Sensor controlled bass extension
尺寸 (宽x高x深): 518 x 418 x 595 mm / 20.39 x 16.46 x 23.43"
净重: 33 kg / 72.75 lbs
频率响应: 35 - 200 Hz (-6 dB)
额定功率 (AES / 峰值): 1500 W / 6000 W
最大峰值声压级 (搭配 LINUS14):* 139 dB
功率放大, 每台功放驱动箱体数量:
LINUS14D 优化值 / 最大值: 8/12
LINUS10 优化值 / 最大值: 4/6
水平覆盖角度: N/A
垂直覆盖角度: N/A
低频组件: 15" 钕磁铁超低失真低频单元, 4" (101.6 mm) 音圈
中/高频组件: N/A
分频点: N/A
输入连接器: 2x Neutrik™ NL4MP + 1x NC3MAV
额定阻抗 LF / MF+HF: 8 Ω (+1/-1)
箱体材料: 混合 - 桦木夹板与铝
吊挂件 集成, 允许弯曲角度 0°, 2.5°或 5°
* 粉红噪声, 6 dB 峰值因数.



配件

  • FR-NR

    用于N-RAY与SCN-F吊挂或地面堆叠安装的框架,包含EXBAR-NR, NADS, 卸扣

  • NR-li

    在SCN-F下方吊挂8只N-RAY的背面连接适配器

  • NGA

    N-RAY地面堆叠安装适配器

  • DOT-SCN-F

    最多用于三只SCN-F的运输小车

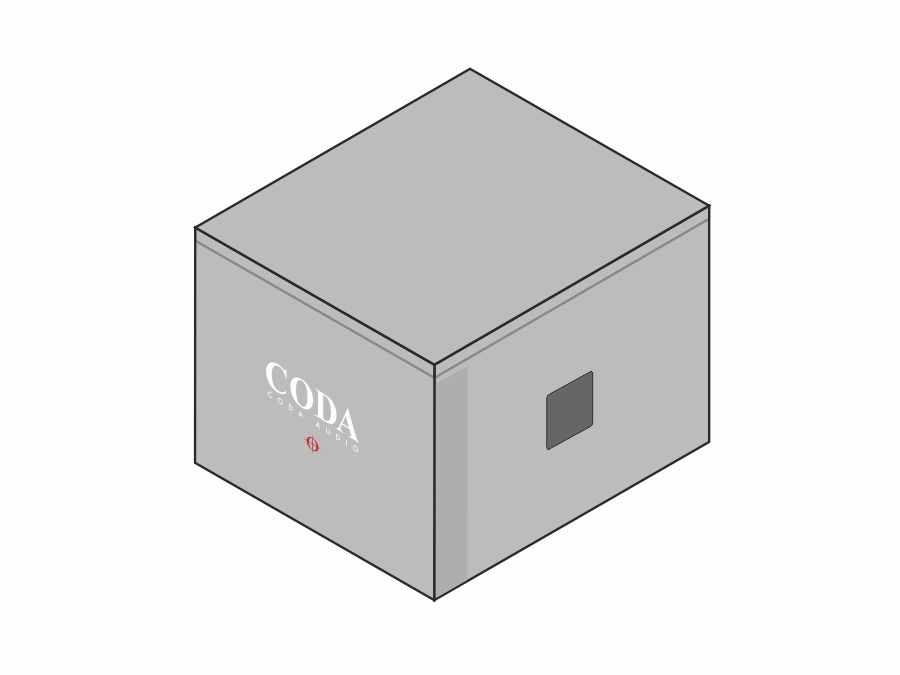

  • CO-N-SUB

    单只N-SUB/ SCN-F保护罩

  • CO-N-SUB EX

    单只N-SUB/ SCN-F保护罩

  • CAH-SCP-Y

    扬声器与传感器混合线缆分路器(splitter)

  • CAH-SCP-EX-10

    扬声器与传感器混合延长线缆10 m长度

  • CAL4SP-1.5

    4芯扬声器线缆, 4×4 mm², 1.5 m长度
    1x nla4 speakon®


系统解决方案

System 1: 24x N-RAY + 8x SCN-F + 8x  SCV-F + 4x  M-RACK

系统构成组件:

24x  N-RAY
  8x  SCN-F
  8x  SCV-F
  4x  M-RACK



System 2: 12x N-RAY + 4x SCN-F + 4x SCV-F + 2x M-RACK

系统构成组件:

12x  N-RAY
  4x  SCN-F
  4x  SCV-F
  2x  M-RACK




吊挂安装实例

N-RAY 吊挂实例 2

  • 2x SCN-F

  • 6x N-RAY



N-RAY 吊挂实例 3

  • 4x SCN-F

  • 12x N-RAY



N-RAY 吊挂实例 4

  • 4x SCN-F

  • 12x N-RAY



N-RAY 吊挂实例 5

  • 3x N-RAY

  • 1x SCN-F

  • 6x N-RAY



N-RAY 地面堆叠安装实例 6

  • 3x SCN-F

  • 3x N-RAY




下载

SCN-F 数据表下载
SCN-F CAD 图纸 2D下载
SCN-F CAD 图纸 3D下载
负载能力计算 (N-RAY_SCN-F)下载
SCN-F 配件图纸下载
