CoRAY4:音柱扬声器

两分频线声源音柱系统

两分频超紧凑线声源音柱系统,700W额定功率,为流动演出或固定安装应用优化。

它的外观看起来细长,但内部配置并不简单:得益于双4英寸高频钕磁铁平面波驱动单元以及四只5英寸超低失真音盆驱动单元,额定功率可达700W。



主要特点

  • 两分频线声源音柱系统

  • 700 W额定功率

  • 双4英寸钕磁铁平面波驱动单元

  • 四只5英寸超低失真音盆驱动单元

  • 12°非对称垂直覆盖角度(上方1°,下方11°)

  • 120°或60°或非对称90°可变水平覆盖角度

  • 为流动演出或固定安装应用优化


概述

这一两分频音柱系统它的外观看起来细长,但内部配置并不简单:得益于双4英寸高频钕磁铁平面波驱动单元以及四只5英寸超低失真音盆驱动单元,额定功率可达700 W。同时,CoRAY4很灵活:在复杂空间场地扩声中,它能通过调整水平与非对称覆盖角度,消除不必要的反射声,以获得最佳的可懂度。

就覆盖角度而言,CoRAY4还能做到更好:对于较大型的活动,两只CoRAY4还能组合成CoRAY4 Twin,确保垂直方向上24°的一致覆盖,丝毫没有箱体之间的干涉,同时水平覆盖角度也可调整:近场投射120°或远场投射60°。CoRAY4 Twin组合,为系统增加了6 dB输出,缩窄了在超低频段(low end)的垂直控制,进一步扩展了各种系统性能。

CoRAY4还有更好的解决方案,那就是搭配CoRAY4L低频扩展,为系统的超低频段带来更为充裕的能量:四只5英寸超低失真音频驱动单元,同样也是700 W额定功率,为流动演出应用优化。

如果你只是寻找改善音质的固定安装用途产品,那还有CoRAY4i以及CoRAY4Li低频扩展,它们为固定安装用途特别优化。

多功能性:

CoRAY4能实现120°,60°或者非对称90°(60°+30°)或(30°+60°)三种水平覆盖角度,以确保精准的声音覆盖,减少反射并获得更佳的清晰度。

CoRAY4非对称的垂直覆盖角度,令声音聚焦在聆听区域,在相当程度上减少了来自天花的反射。

2只CoRAY4能以顶部对顶部的方式组合形成一个联合体,CoRAY4 Twin。CoRAY4 Twin具有统一而对称的24°垂直覆盖角度。同时,水平覆盖角度能调整为近场覆盖:120°至60°或120°,远场覆盖角度为60°。在这种配置下,整个系统声音输出能增加6dB,低频的垂直控制变窄以延伸系统远程扩声能力。

重要:CoRAY4设计搭配专门的系统控制器一起工作,因此必须搭配合适的CODA Audio DSP平台一起使用,补偿(equalize)系统以确保限幅器(limiter)保护。

参数

类型: 两分频无源音柱扬声器 2-way passive column loudspeaker
频率响应: 80 Hz - 20 kHz (-6 dB)
额定功率AES / 峰值 (无源): 700 W / 2800 W
峰值功率: 2800 W
最大峰值声压级:* 144 dB
功率放大, 每台功放驱动箱体数量:
LINUS14D 优化值 / 最大值: 4/8
LINUS12C 优化值 / 最大值: 4/8
水平覆盖角度: 对称 120° 或 60° 或 非对称 90° (60°+30°)
垂直覆盖角度: 12° (1° 上, 11° 下)
组件:
低频: 4x 5" 低频单元, 1.5" (38 mm) 音圈, 170 W (AES)
高频: 2x 4" 平面波驱动单元, 1.75" (44.4 mm) 音圈, 80 W (AES)
分频点: 1300 Hz 无源
额定阻抗: 4 Ω (+1/-1)
输入连接器: 2x Neutrik™ NL4MP
吊挂件: CoRAY4: CMS (CODA 移动悬架) + 法兰适配器
  CoRAY4i: M6吊挂点用于搭配可选的U型支架使用
箱体材料: 桦木夹板
外观: 聚脲涂层(防水)
IP等级 (IEC 60529): IP54
可选全天候版本:

标准IP55: IP55 (direct cable)

MG1 (Marine Grade 1): IP55

尺寸 (宽x高x深): 152 x 758 x 214 mm / 5.98 x 29.84 x 8.42"
净重: 15.7 kg / 34.61 lbs

* 粉红噪声,6 dB峰值因素. 半空负载。

配件

  • CF4

    用于CoRAY4 / CoRAY4L的吊挂框架,固定到CMS (Coda Mobile Suspension)

  • CA4

    2只CoRAY4 / CoRAY4 + CoRAY4L成对(Twin)组合适配器,固定到CMS (Coda Mobile Suspension)

  • CoRAY4 Twin

    使用CA4, CF4, TV4以及TV4C

  • TV4C

    用于TV spigot的夹钳

  • TV4

    用于CF4吊挂框架的TV spigot

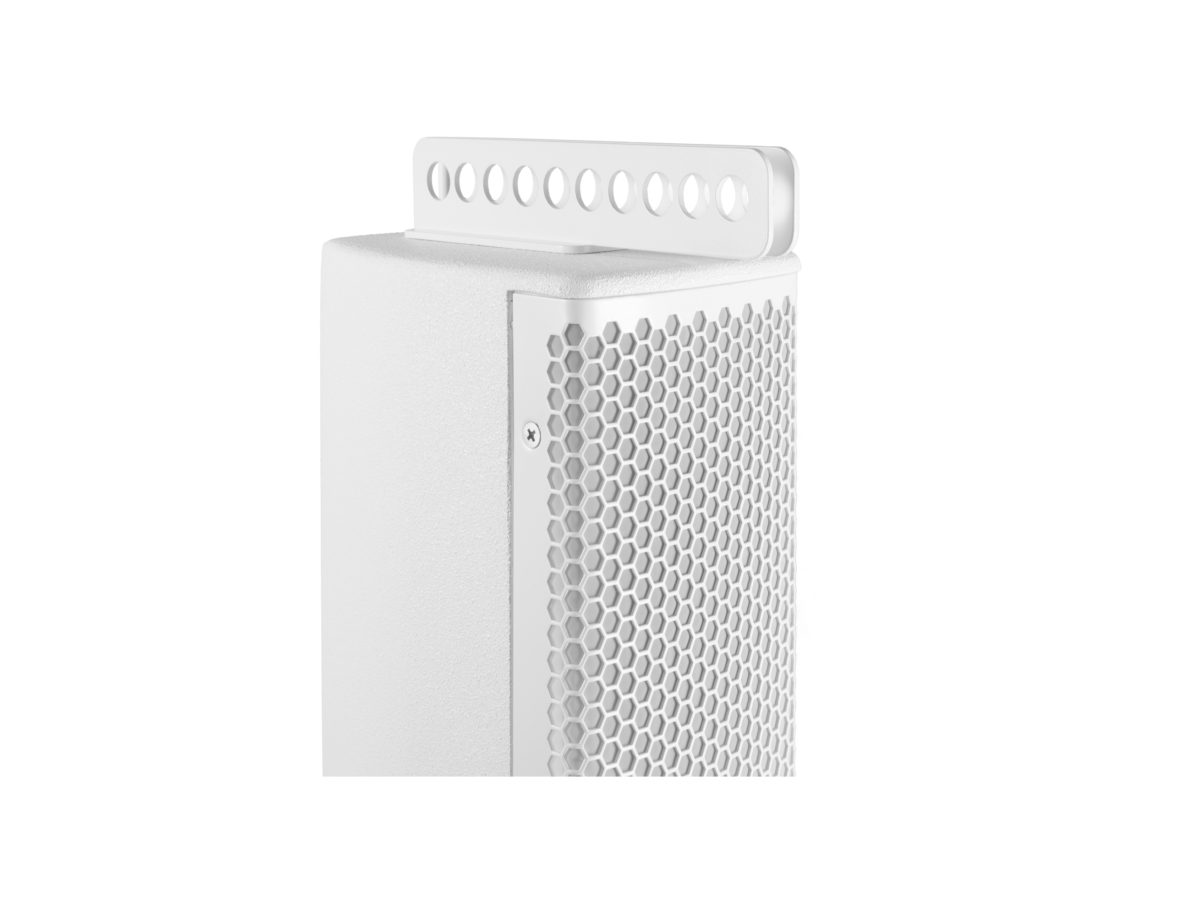

  • CF4I

    用于CoRAY4i与CoRAY4Li的吊挂框架.最大负载60kg

  • CA4I

    2只CoRAY4i成对(Twin)组合适配器

  • CoRAY4i Twin

    使用CA4i与CF4i

  • C4VC

    用于CoRAY4 / CoRAY4L以及CoRAY4i的U型支架

  • C4WM

    用于CoRAY4 / CoRAY4L以及CoRAY4i的墙装支架

  • 24481

    用于CoRAY / CoRAY4L成对组合, 固定到CA4 / 单只CoRAY4i或CoRAY4i成对组合, 固定到CA4i / G515-Pro / G512-Pro / G715-Pro / G712-Pro / D12 / D20的墙装支架

  • COB-CoRAY4

    用于单只CoRAY4 / CoRAY4L的运输袋


系统解决方案

NO. 1: 8X CORAY4 FULL RANGE

系统构成组件:

8x CoRAY4 或 CoRAY4i
  1x LINUS10-C 或 LINUS5-C



NO. 2: 4X CORAY4 + 2X G15-SUB

系统构成组件:

4x CoRAY4 或 CoRAY4i
  2x G15-SUB
  1x LINUS10-C 或 LINUS5-C



NO. 3: 4X CORAY4 + 2X G18-SUB

系统构成组件:

4x CoRAY4 或 CoRAY4i
  2x G18-SUB
  1x LINUS10-C



NO. 4: 4X CORAY4 + 2X U4

系统构成组件:

4x CoRAY4 或 CoRAY4i
  2x U4
  1x LINUS10-C



下载

CoRAY4 数据表下载
用于EASE及EASE Focus 3 CoRAY4 GLL文件下载
CoRAY4 CAD 图纸 2D下载
CoRAY4 CAD 图纸 3D下载
CoRAY4i CAD 图纸 2D下载
CoRAY4i CAD 图纸 3D下载
CoRAY4 配件图纸下载
CoRAY4i 配件图纸下载
CODA Audio全天候防护产品下载
