N-RAY:线阵列系统

小体积–大声压

N-RAY能传递出高动态范围与超低频率的高保真声音

N-RAY是一款超紧凑三分频线阵列系统,它将AiRAY系统的技术优势带进了一个更小更轻的箱体里,非常适合各类剧院、演艺中心及大型集体活动的扩声需要。



主要特点

  • 双6.5英寸钕磁铁超低失真音盆驱动单元

  • 6英寸DDP极低失真高效驱动单元产生一个统一波阵面

  • 15 kg轻质箱体

  • 频率范围: 60 Hz – 22 kHz (-6 dB)

  • 动态气流冷却技术 (DAC)确保出众的高声压和低功率压缩

  • 1000 W(AES2)额定功率

  • 快速适应磁耦合器合并所有换能器的能量以单个点源来传输

  • 快拉网罩 – 无需工具

  • 可变水平覆盖角度90°, 120° 或非对称105°,可变垂直弯曲角度

  • 与AiRAY或ViRAY系统在声学特性上兼容

  • 与LINUS机柜套装系统集成


概述

发现N-RAY

N-RAY是一款超紧凑三分频线阵列系统,它将AiRAY系统的技术优势带进了一个更小更轻的箱体里,非常适合各类剧院、演艺中心及大型集体活动的扩声需要。

纳入了CODA在驱动单元与系统设计中的最新技术,这款下一代(next generation)产品自豪地宣称有着同级别其它产品双倍的额定功率,并显著增强了低频输出与长时间声压级(long term SPL)性能。N-RAY能传递出高动态范围与超低频率的高保真声音,得益于其可变的水平覆盖角度,N-RAY系统具有不可思议的灵活性。这款扬声器完美匹配中小型场地多样化的扩声需要。

N-RAY在箱体上的设计紧凑且轻质,与此同时声音晶透般清晰,这是其它同等规模尺寸的扬声器所无可比拟的。CODA的技术创新意味着这款音箱既便携同时又带来可持续性,意味着更少的污染、更低的费用支出与更少的能源消耗。N-RAY是音响迷之友,也是地球环保之友。

动态气流冷却技术(DAC)

要实现“将大功率装进小箱体里”需要新的设计理念以及新的导热概念。N-RAY的前置障板与排气口由铝制材料制作而成,所有驱动单元安装在它们里面。铝制材料排气口能最大程度优化空气的流动,增强整个系统的导热能力。随着扬声器功率不断增加,驱动单元的温度不断升高,排气口内的气流需要将更多的热量驱散到箱体之外。CODA专利的动态气流冷却技术明显改进了扬声器的散热性能,成倍增加额定功率与系统的最大声压级。

双振膜同轴平面波驱动单元(DDP)与低频驱动单元

整个N-RAY系统包含两只6.5英寸超低失真钕磁铁驱动单元及一只专利的6英寸DDP驱动单元,搭配使用15英寸SCN-F传感器控制超低频扩展,能提供额外的净空高度,带来出众的动态范围与紧绷的声音冲击力。

相位线性

采用与AiRAY系统中相似的相位线性技术,宽达60 Hz - 22 kHz (-6dB)的频率范围以及1000 W超高额定功率,超紧凑的小型箱体掩饰不了N-RAY在功率,频率以及瞬时响应上的出众表现。

系统解决方案

N-RAY有着多种可变的水平覆盖角度,90°,120°或非对称105°,以及可变的1°步进垂直弯曲角度,同时它包含有一个集成三点吊挂系统,用于吊装或地面阵列堆叠,这个吊挂系统兼容同系列的15英寸传感器控制超低频扩展SCN-F。

N-RAY线阵列系统可以与多款CODA LINUS扬声器管理功放搭配使用。N-RAY出厂标配户外天候防护(outdoor weather protection)性能,令它在户外使用时更具可持续性,它的木/铝混合材质箱体表面喷涂聚脲(polyurea)涂层,以确保扬声器的耐用性与出众防水性能。

参数

类型: 三分频无源线阵列模块 3-way Passive line array module
尺寸 (宽x高x深): 518 x 192 x 390 mm / 20.39 x 7.56 x 15.35"
518 x 227 x 390 mm / 20.39 x 8.94 x 15.35" 包含硬件
净重: 15 kg / 33.07 lbs
频率响应: 60 Hz - 22 kHz (-6 dB)
额定功率 (AES2 / 峰值): 1000 W / 4000 W
最大峰值声压级*(搭配LINUS14):* 143dB(A)
功率放大, 每台功放驱动箱体数量:
LINUS14D 优化值 / 最大值: 12/16
LINUS12C 优化值 / 最大值: 12/16
水平覆盖角度: 90°, 120° 或 非对称 105°
垂直覆盖角度: 阵列依赖: 0°, 1°, 2°, 3° 到 12°,1° 步进
低频组件: 2x 6,5" 钕磁铁, 防水音盆, 2" (50.8 mm) 音圈, 500 W (AES) 每只
中/高频组件: 中频: 3.5" (90 mm) 音圈, 150 W (AES) 每只 高频: 1.75" (44.4 mm) 音圈, 80 W (AES) 每只
分频点: 500 Hz / 6300 Hz 无源
输入连接器: 2x Neutrik™: 1x 输入 + 1x link 线缆
额定阻抗 LF / MF+HF: 12 Ω (+2/-2)
箱体材料: 混合多种材料 / 铝
吊挂件 集成
* 粉红噪声, 12 dB 峰值因数(A-加权).



配件

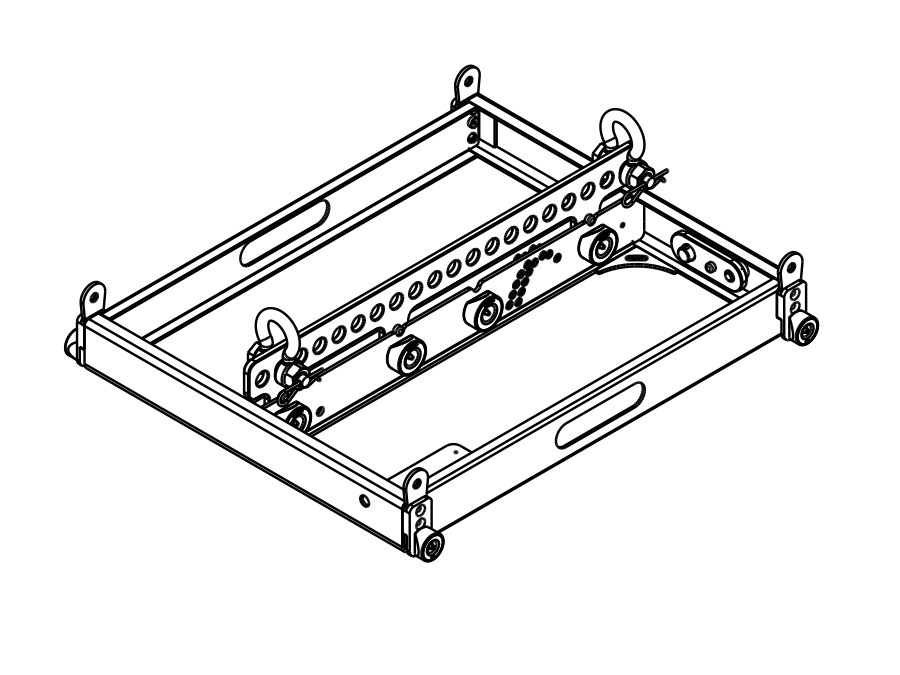

  • FR-NR

    用于N-RAY与SCN-F吊挂或地面堆叠安装的框架,包含EXBAR-NR, NADS, 卸扣

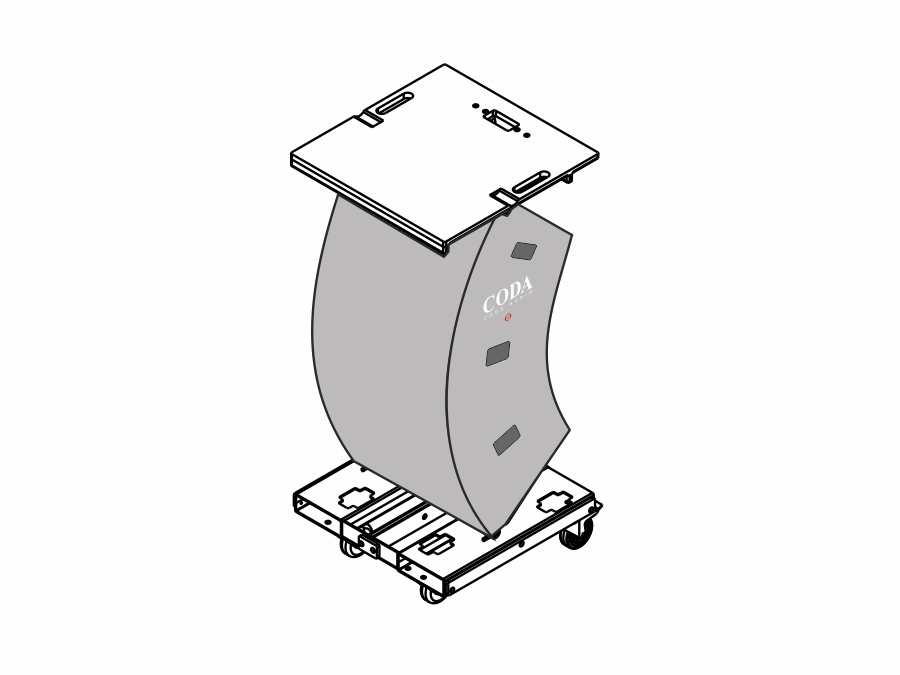

  • DOT-NR

    用于6只N-RAY的运输小车,包含运输盖

  • CO-N-RAY

    用于6只N-RAY的保护罩

  • NR-link

    在SCN-F下方吊挂8只N-RAY的背面连接适配器

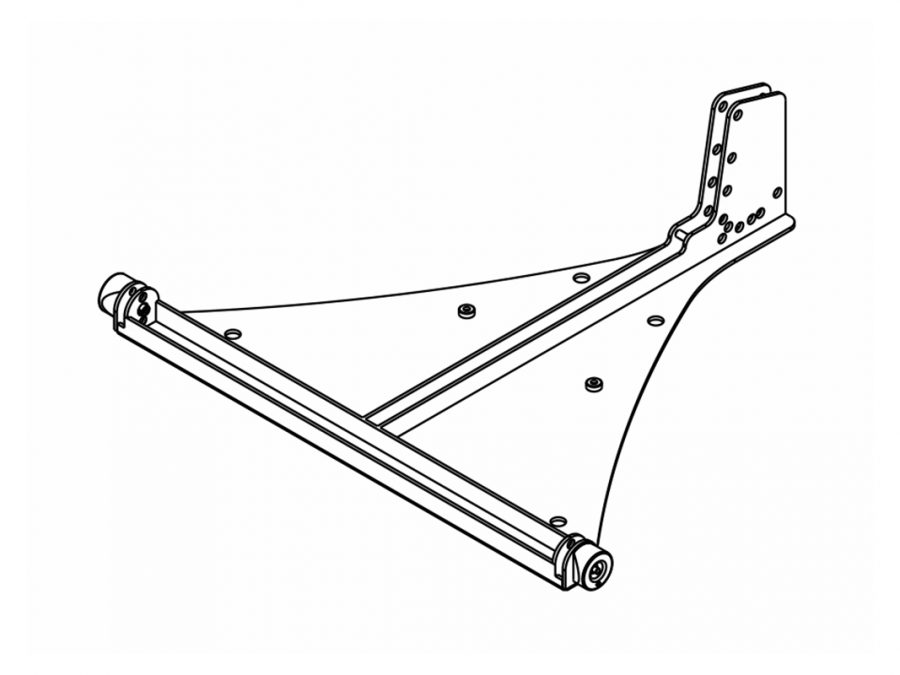

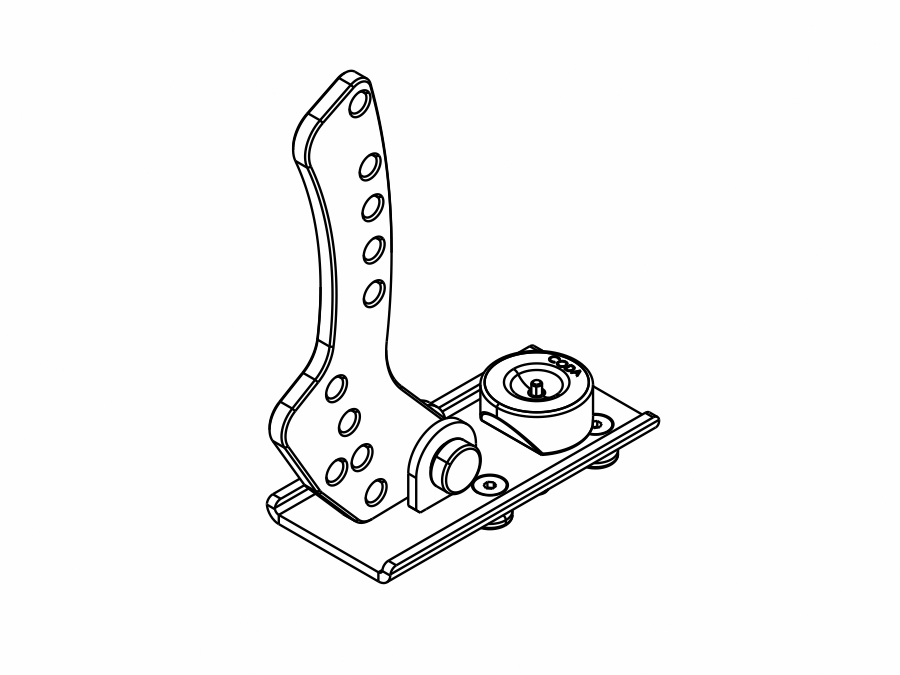

  • NGA

    N-RAY地面堆叠安装适配器

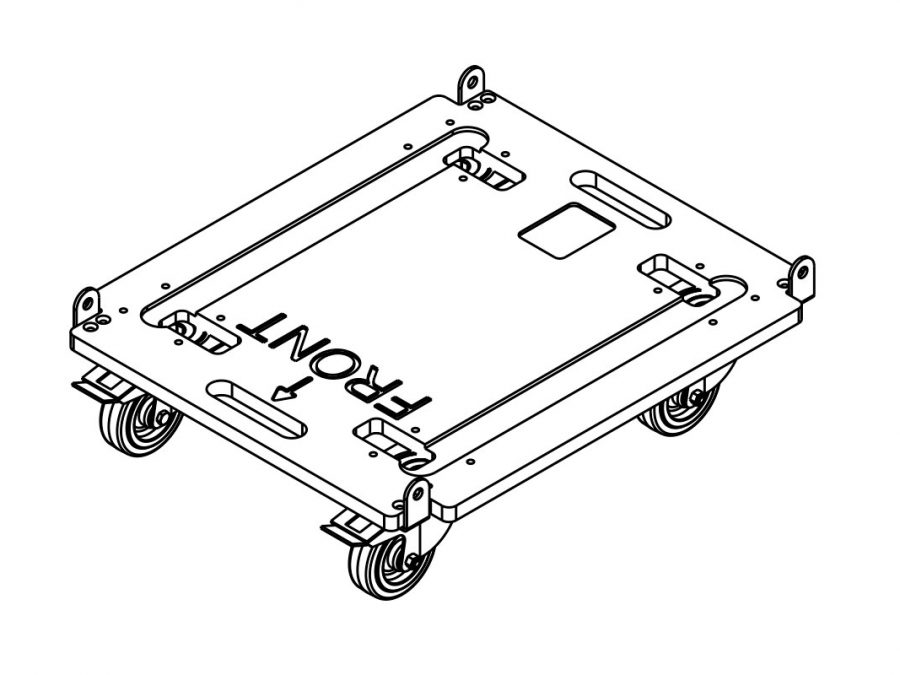

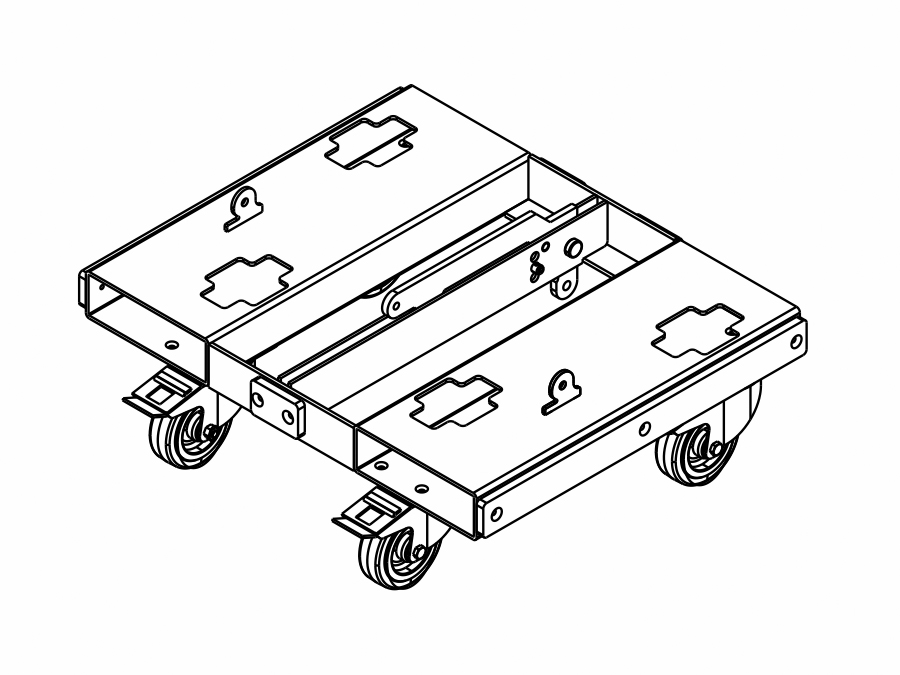

  • DOT-SCN-F

    最多用于三只SCN-F的运输小车

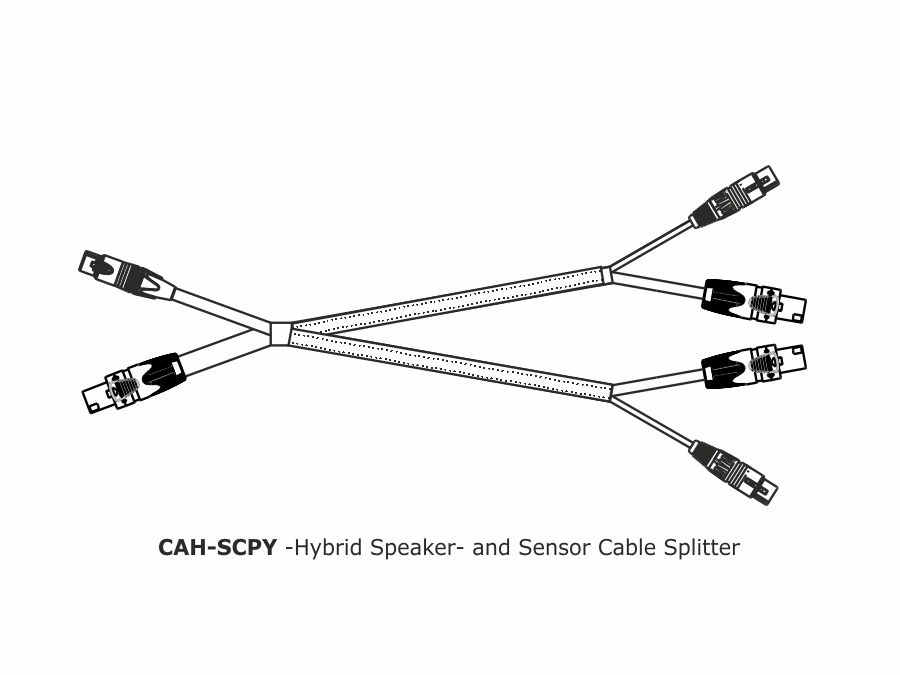

  • CAH-SCP-Y

    扬声器与传感器混合线缆分路器(splitter)

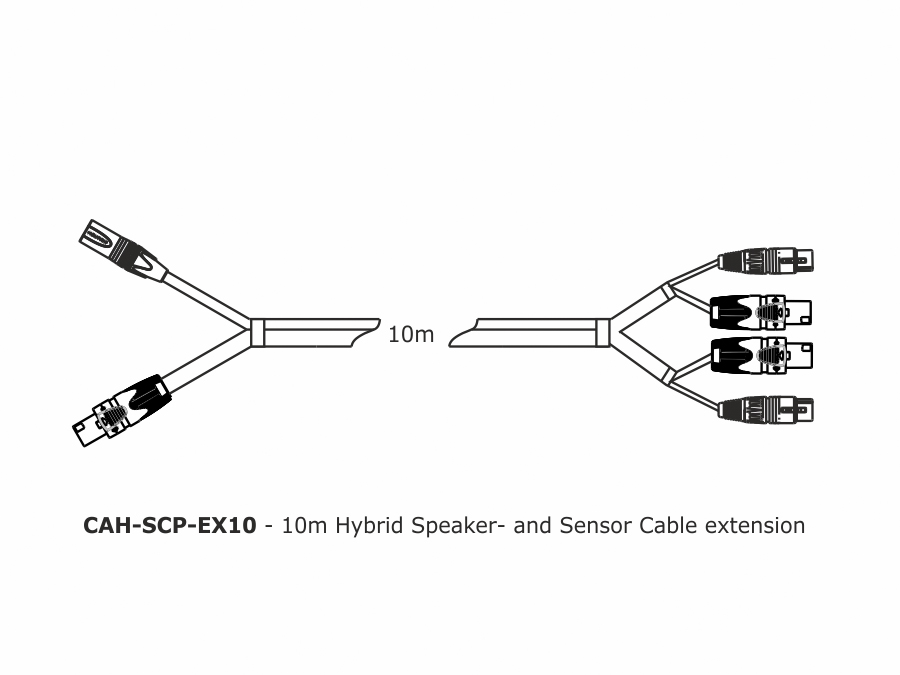

  • CAH-SCP-EX-10

    扬声器与传感器混合延长线缆10 m长度

  • CU-NR

    紧凑型吊挂与堆叠适配器,用于最多3只N-RAY堆叠或6只N-RAY吊挂

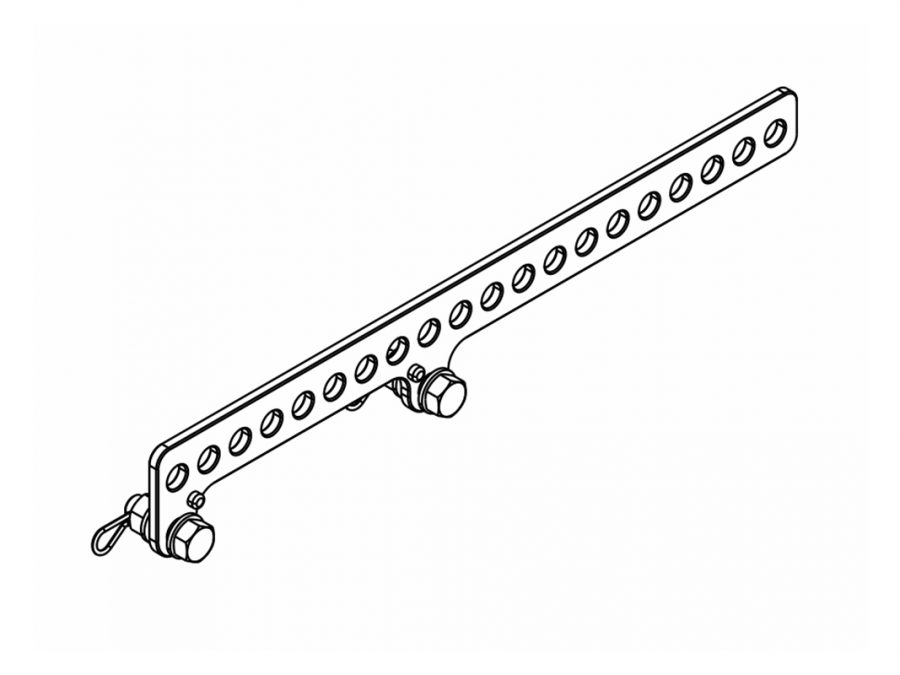

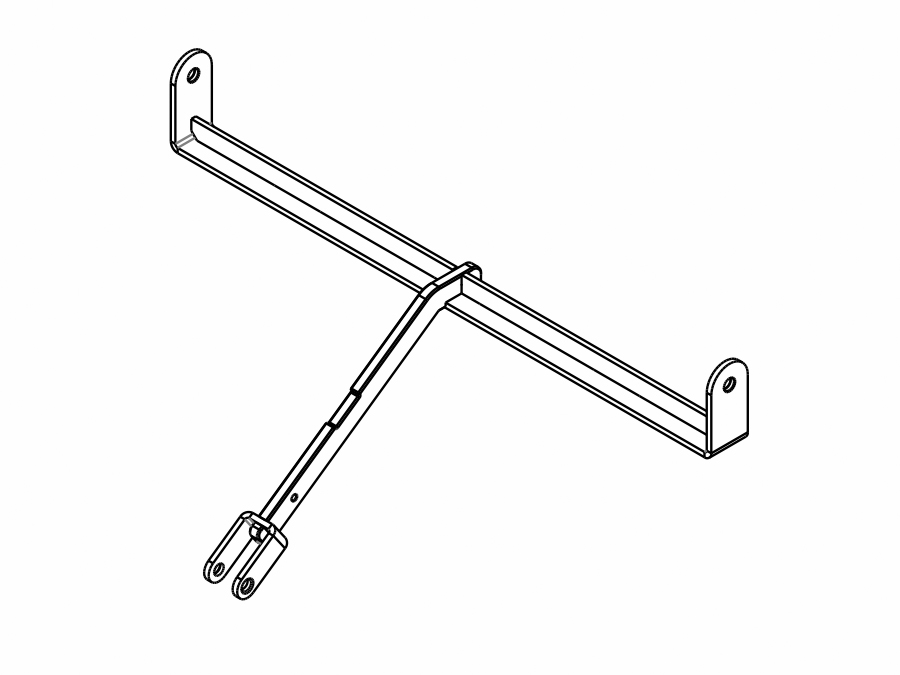

  • EXBAR-Ni

    用于FRT-NRi的扩展条

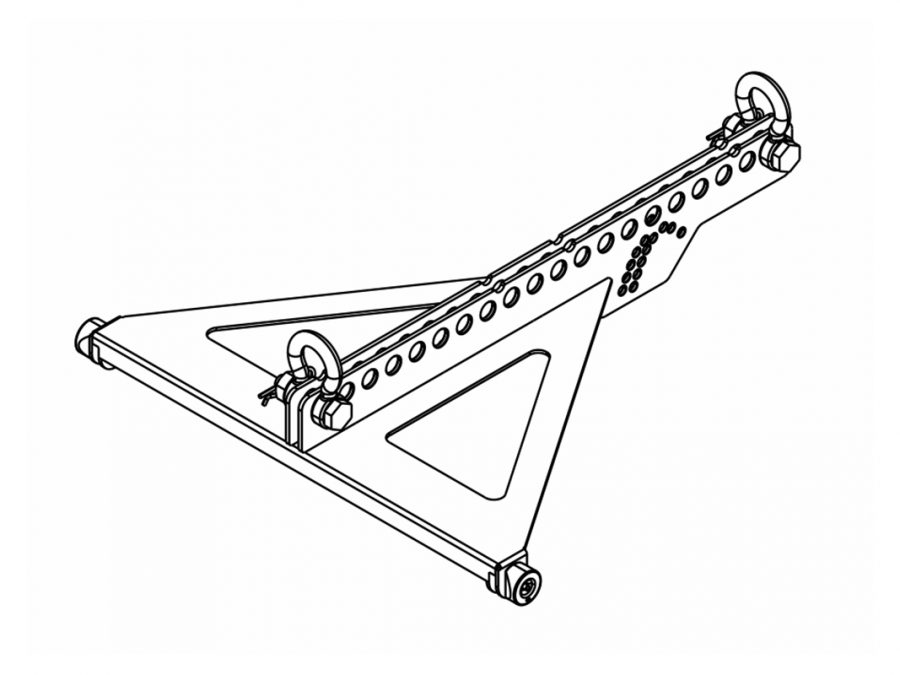

  • FRT-NRi

    用于N-RAY的安装框架,包含卸扣(工作负载限制400 kg)

  • VARIO CLAMP

    用于AiRAY,ViRAY,N-RAY,TiRAY,APS,N-APS框架与扩展条的通用桁架夹

  • 11中

    NR-COUPLER 120

    适用于N-RAY的120°波导管耦合器套件

系统解决方案

N-RAY 8-8 地面堆叠

系统组件



08x N-RAY

08x SCN-F

02x M-RACK

02x NGA



N-RAY 12-0-0

系统组件



12x N-RAY

01x M-RACK

02x FR-NR



N-RAY 12-4-4

系统组件



12x N-RAY

04x SCN-F

04x SCV-F

02x M-RACK

02x FR-NR

02x FR-LINK



N-RAY 18-4-8

系统组件



18x N-RAY

04x SCN-F

08x SCV-F

03x M-RACK

04x FR-NR





N-RAY 24-8-8

系统组件



24x N-RAY

08x SCN-F

08x SCV-F

04x M-RACK

04x FR-NR



吊挂安装实例

N-RAY 吊挂实例 1

  • 6x N-RAY

N-RAY 吊挂实例 2

  • 2x SCN-F

  • 6x N-RAY

N-RAY 吊挂实例 3

  • 4x SCN-F

  • 12x N-RAY

N-RAY 吊挂实例 4

  • 4x SCN-F

  • 12x N-RAY

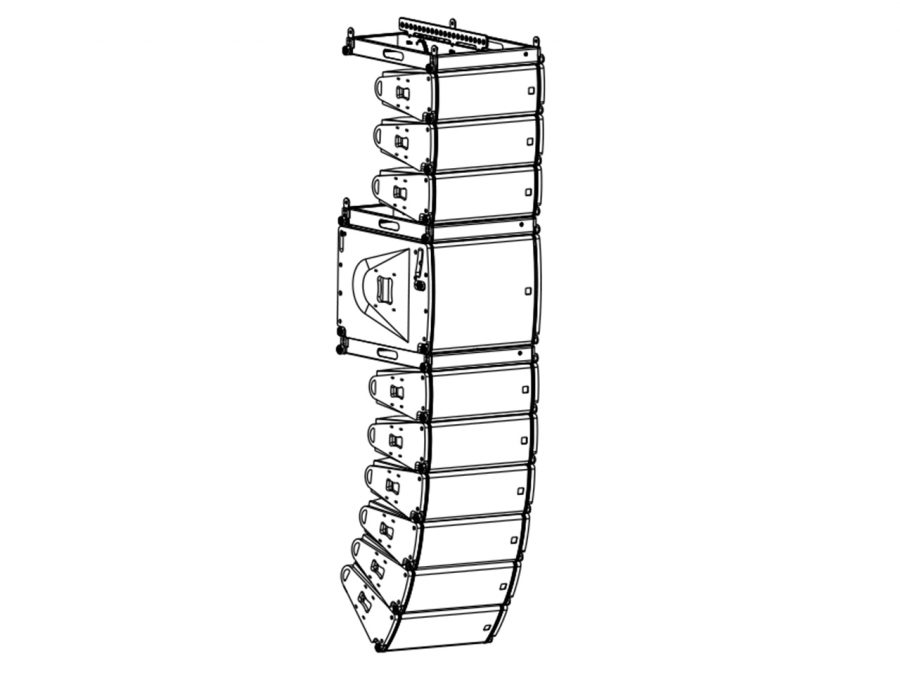

N-RAY 吊挂实例 5

  • 3x N-RAY

  • 1x SCN-F

  • 6x N-RAY

N-RAY 地面堆叠安装实例 6

  • 3x SCN-F

  • 3x N-RAY


下载

N-RAY 数据表下载
N-RAY GLL文件下载
负载能力计算 (N-RAY_SCN-F)下载
N-RAY CAD 图纸 2D下载
N-RAY CAD 图纸 3D下载
N-RAY 配件图纸下载
CODA Audio系统吊挂安装维护_N-RAY与SCN-F下载
CODA Audio全天候防护产品下载
