AiRAY:线阵列系统

高输出,全频线阵列系统

超紧凑,2x 12”三分频线阵列系统,2000W 高声压输出

AiRAY是一款完全集成的紧凑型双12英寸三分频线阵列系统,设计用于高声压输出,均匀覆盖以及出众可懂度需求的广泛扩声应用。AiRAY独特的套装系统结合了大型线阵列系统所具有的高输出特点与紧凑型线阵列系统的灵活性,在大型扩声系统领域创造出一个全新产品类型。



主要特点

  • 双12英寸,三分频高输出系统

  • 超紧凑箱体(674 x 359 x 570 mm)

  • 超轻质箱体~40 kg

  • 2000W额定功率

  • 频率范围:50 Hz – 22 kHz

  • 可变水平覆盖角度90°, 120° 或非对称105°

  • 垂直弯曲角度0°,0.5°, 1°, 2°, 2.5°,3°到12°

  • 线性相位响应

  • 集成3点吊挂系统用于吊挂或地面堆叠安装,兼容ViRAY,SC2-F以及SCV-F

  • 复合材料箱体,表面喷涂聚脲确保耐久性与防水性

  • 与LINUS机柜套装系统集成


概述

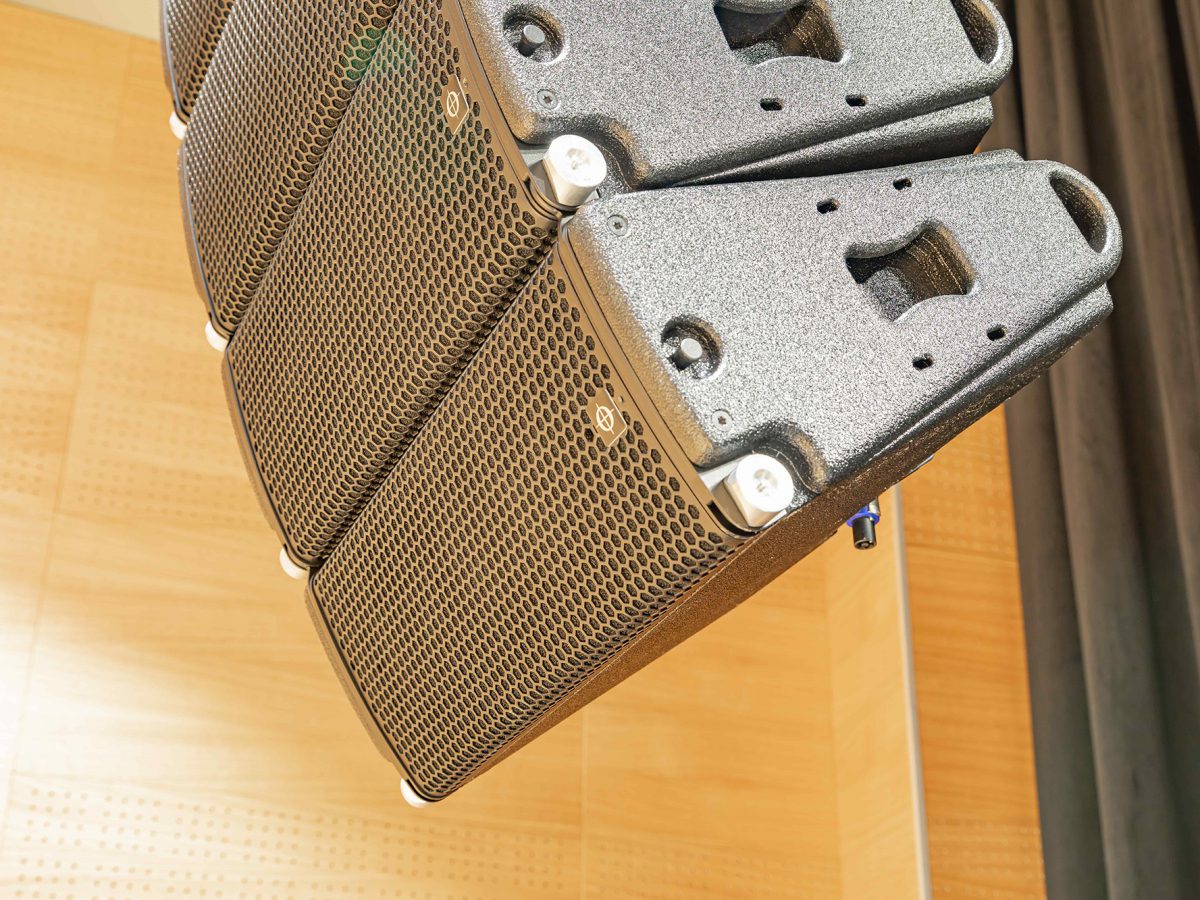

揭示AiRAY的奥秘

从大型礼堂,到大型集体活动,从狂热的摇滚俱乐部,到舒适的剧院剧场,再到超大型的巡回演出活动,你都能听到见到AiRAY的声影,作为CODA Aduio的旗舰产品,AiRAY虽然也是3路全频线阵列系统,但它有一些真正意义的改变。

AiRAY不一样。相比较任何其它传统大型线阵系统,AiRAY的箱体极为紧凑,并且有着更大的声压输出,同时有着更为精准的声音表现。AiRAY很独特:得益于CODA独有的众多技术应用,人们很难用常规标准将其划分归类,因而可以说,AiRAY在大型扩声系统领域创造出了全新的产品类型,为听众带来真正独特的声音体验。

你有没有过这样的经历:在一场演唱会中,FOH调音师糟糕地弄砸了演出?很有可能由于他调音过程中增益用力过猛,跟着难以捉摸的频响曲线较劲,给到了系统过多的补偿,结果招来你斜视的目光与一脸的不满?稍微的失真在过去,它是可以被接受的,但现在,人们已经无法忍受了。AiRAY说实话,公布真实的技术数据,所以,上面这种情况不可能在AiRAY身上发生。让我们来看看AiRAY箱体的内部。

AiRAY应用了CODA最为先进的众多技术:DDP驱动单元AiCOUPLER耦合器,屡获殊荣的传感器控制超低频以及线性相位DSP处理技术。

这些技术的应用意味着什么?事实上,意味着好几件事情,无法用一两句话讲完。

一个人就可以独自完成AiRAY系统的吊挂,是的,你可以比照传统双12英寸线阵列系统的参数表,将所有参数减半。相比传统系统,AiRAY只有一半大小的体积,一半大小的重量,减半的安装时间,减半的占空面积,减半的驱动功放通道数量以及减半的多芯连接线缆数量,而它却依然能保持高输出与高带宽(bandwidth)的性能。

AiRAY系统可以与ViRAY系统使用相同的扩展组件(例如:SC2-F低频扩展与SCV-F可吊挂超低频),这大大降低了巡回演出或固定安装系统的建造成本。

AiRAY系统的核心是其专利的双6英寸DDP驱动单元。它们极大改进了系统的指向性与工作效率:相比较双12英寸低频驱动单元加上6.5英寸中频驱动单元以及用于高频的压缩驱动单元这样的传统配置,AiRAY的中高频则是由一个小型换能器来驱动,与一般系统相比,它多出了12到15 dB的净空高度。

而其中的每只DDP驱动单元则是由两个同轴心的环状振膜组成的2路同轴系统,这一设计取代了传统的圆顶(dome)驱动单元,并且环状振膜十分靠近音圈。当音圈运动时,振膜也以活塞方式运动,因为产生的声波波长大于振膜本身,意味着它可以不断地接收波长而没有任何失真。换句话来说,这意味着它能传递出你想要的纯净声音。同时,因为两个环状振膜的轴心相同(一个在音圈的内侧,一个在音圈的外侧),实际上,它比一般的圆顶(dome)驱动单元要大。高频由其中较小的振膜振动产生,而低中频,则由两个振膜以同相位方式工作一起振动产生。

接下来谈到的是超低频段(low-end)的表现,AiRAY箱体内置4英寸音圈的双12英寸钕磁铁音盆低频驱动单元。这两只长冲程驱动单元搭载了高磁通量的线性马达,这意味着它们有着效率超高,失真极低,以及低功率压缩的性能表现。碳纤维材料振膜的使用,将振动质量最小化,同时也增强了硬度与内部阻尼,结果是,带来更高的灵敏度与清晰透明的声音表现。

然后谈到的是AiCOUPLER耦合器,它的作用基本上是将所有换能器的能量合并到一个大型的共同号角。耦合器安装在整个箱体的前方,这意味着没有相位破坏,用户得到的是一个完全连贯的统一波阵面,功率响应以及在较大频率范围内的一致指向性。

作用于两只DDP驱动单元的大型波导管意味着完美的声音负载表现,低中频(Low Midrange)最低下潜至350 Hz,与此同时,在中高频段上也有出色的水平覆盖控制表现。

AiRAY的两只12英寸低频驱动单元固定在经过优化的安装槽中,对称地加载到AiCOUPLER耦合器,这一设计增大了它们到声学中心的距离。这意味着最低至250 Hz的一致覆盖,以及200 Hz以上6 dB额外的灵敏度。在背面,两只12英寸低频驱动单元以反射式加载,扩展整个系统的低频响应最低至50 Hz。

两只DDP驱动单元的工作频率在350 Hz到22 kHz之间,而两只12英寸低频驱动单元的工作频率在50 Hz到700 Hz之间。在350-700 Hz这个范围内,所有驱动单元一起工作,从而明显增大了这一独特系统的最大声压级。

参数

类型:三分频双功放驱动线阵列模块 3-way bi-amplified line array module
频率响应:50 Hz - 22 kHz (-6 dB)
额定功率 AES / 峰值 (无源):仅双功放驱动
低频 AES / 峰值:2000 W / 8000 W
中/高频 AES / 峰值:300 W / 2600 W
低频灵敏度 1W / 1m:103 dB
中/高频灵敏度 1W / 1m:114 dB
最大峰值声压级*
低频:
143 dB
中/高频:148 dB
功率放大, 每台功放驱动箱体数量:
LINUS14D 优化值 / 最大值:4/6
水平覆盖角度:90°, 120° 或非对称 105°
垂直覆盖角度:阵列依赖: 0°, 0.5°, 1°, 2°, 2.5°, 3° 到 12°
组件:
低频:2x 12" 钕磁铁, 防水音盆 , 4" (101.6 mm) 音圈, 1000 W (AES) 每只
中/高频:2x 6" DDP (双振膜平面波驱动单元)
 中频: 3.5" (90 mm) 音圈, 150 W (AES) 每只
 高频: 1.75" (44.4 mm) 音圈, 80 W (AES) 每只
分频点:400 Hz 双功放, 6300 Hz 无源
输入连接器:2x Neutrik™: 1x 输入 + 1x link 线缆
额定阻抗 LF / MF+HF:8 Ohm (1+/1-) / 16 Ohm (2+/2-)
箱体材料:桦木夹板
外观:聚脲涂层 (防水)
吊装硬件:集成
尺寸 (宽x高x深):674 x 356 x 555 mm / 26.54 x 14.02 x 21.85" (674 x 400 x 555 mm / 26.54 x 15.75 x 21.85" 包含硬件)
净重:40 kg / 88.18 lbs

*粉红噪声, 6dB 峰值因数。半空负载。

配件

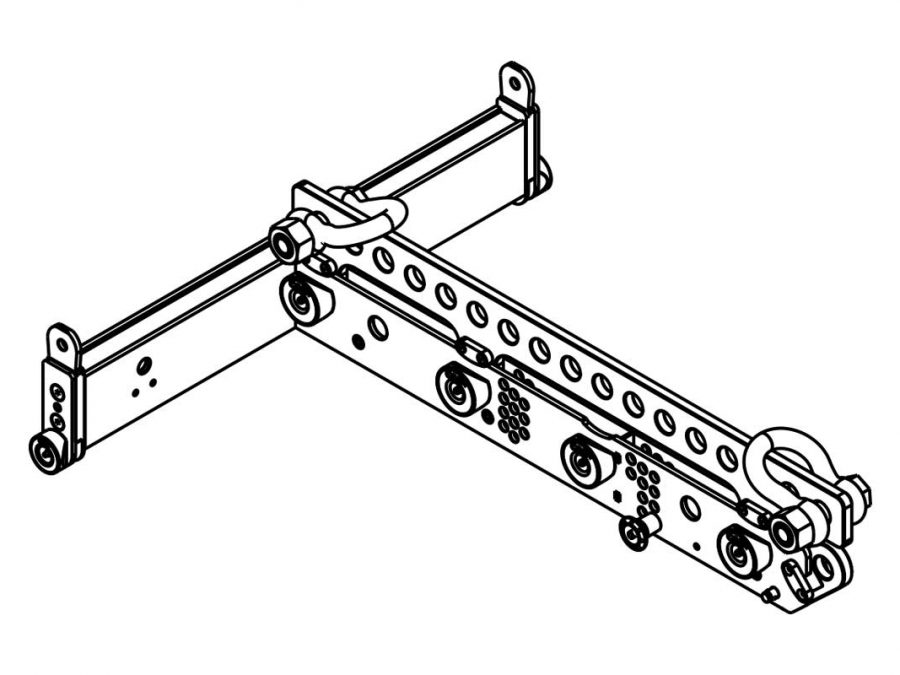

  • FR-AR SET

    包含EXBAR-AR与ADS的框架套件,用于AiRAY, ViRAY, SC2-F以及SCV-F吊挂或地面堆叠安装

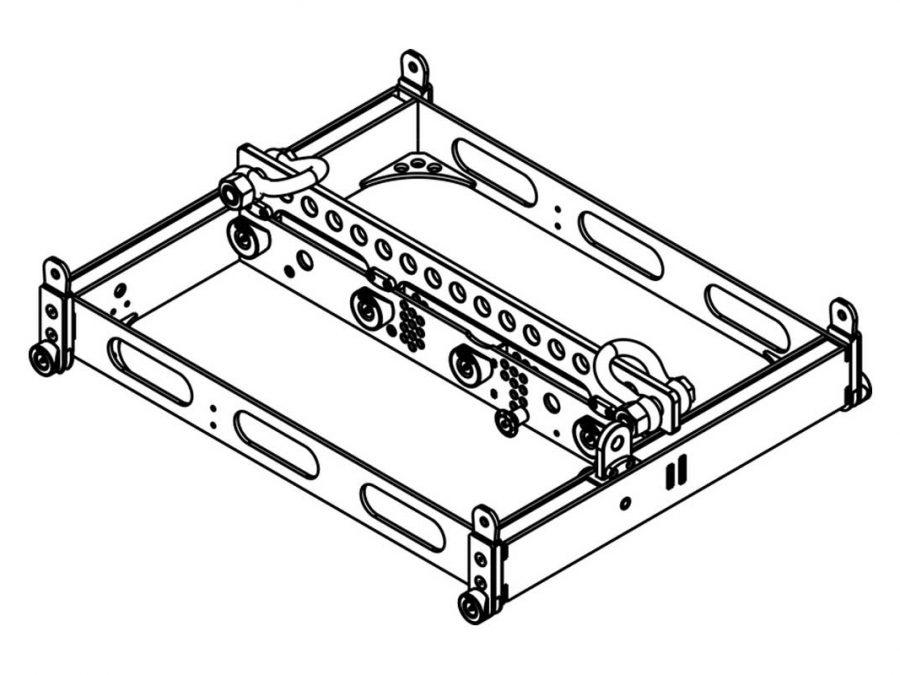

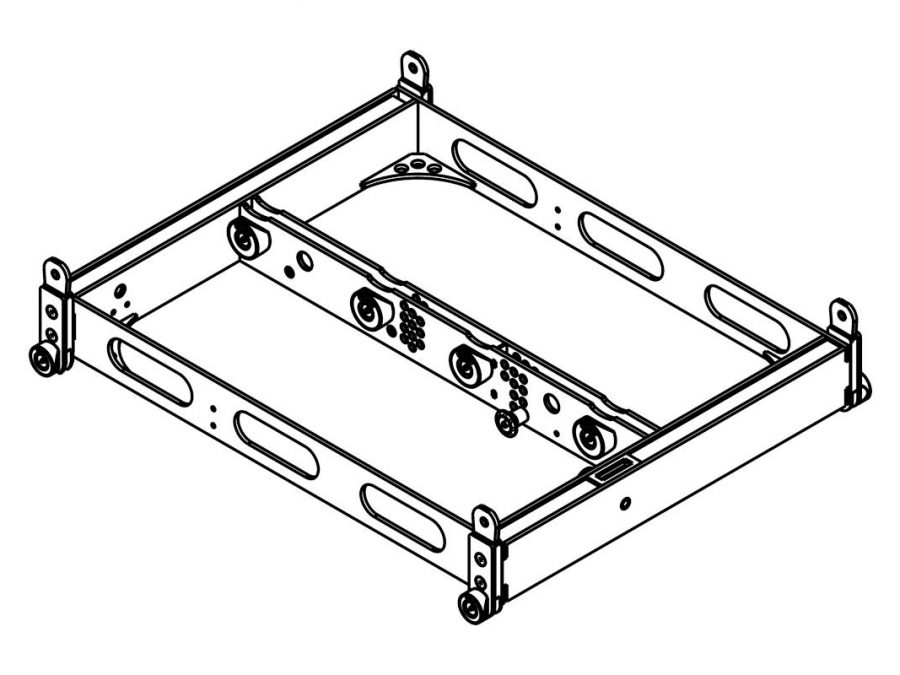

  • FR-AR

    用于AiRAY, ViRAY, SC2-F以及SCV-F吊挂或地面堆叠安装的框架

  • FRT-AR SET

    紧凑型T型框架套件,包含了EXBAR-AR与ADS,用于AiRAY与ViRAY的吊挂

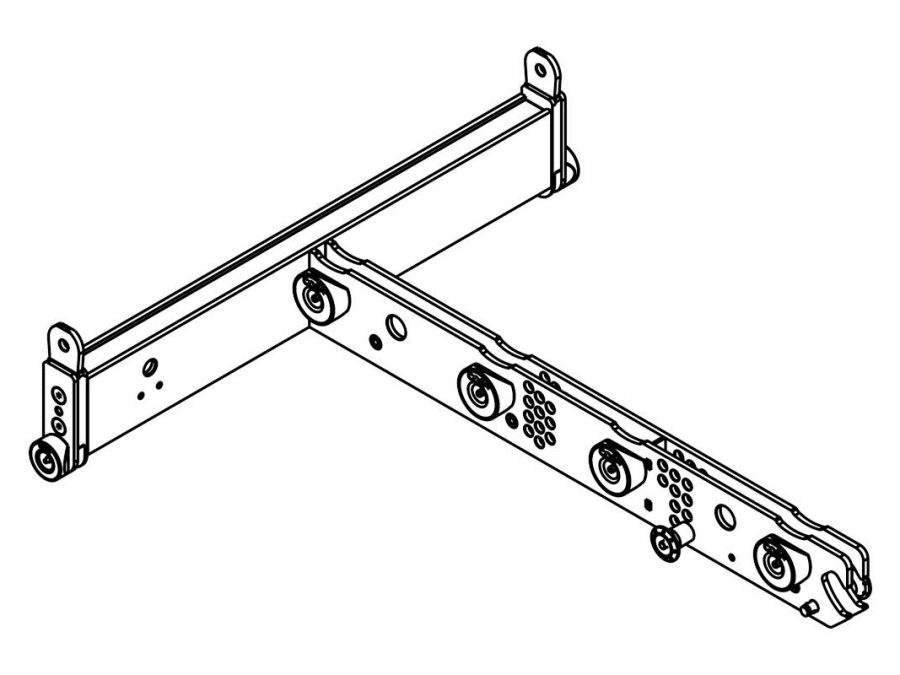

  • FRT-AR

    紧凑型T型框架,用于AiRAY与ViRAY的吊挂

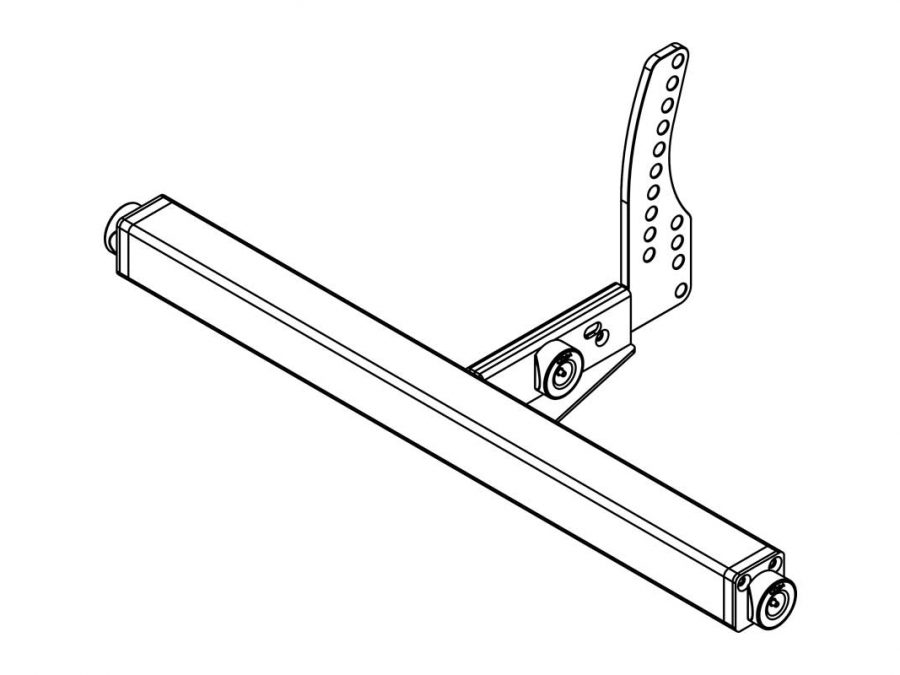

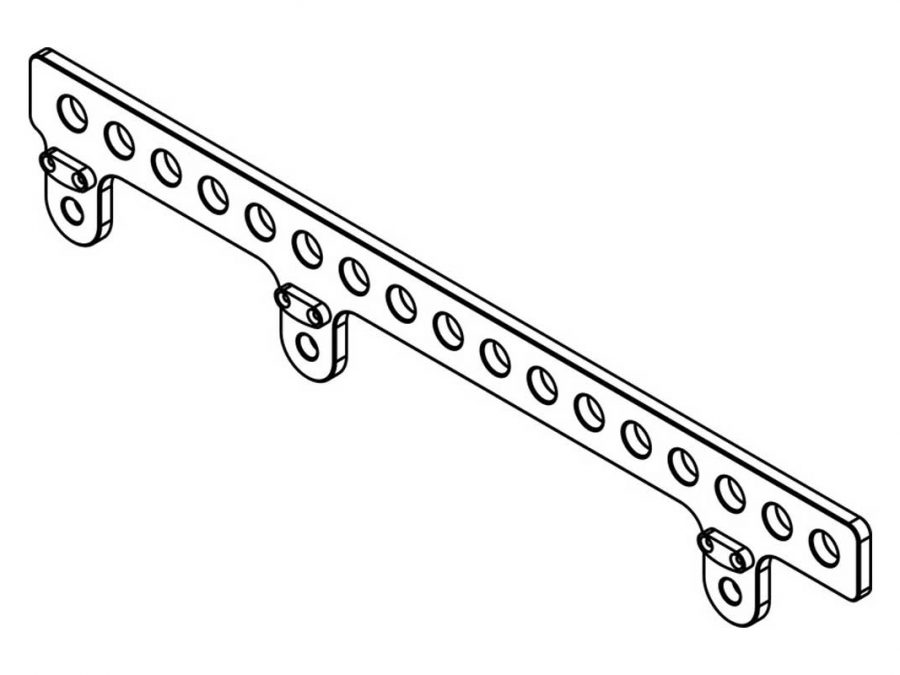

  • EXBAR-AR

    用于FR-AR框架的扩展条

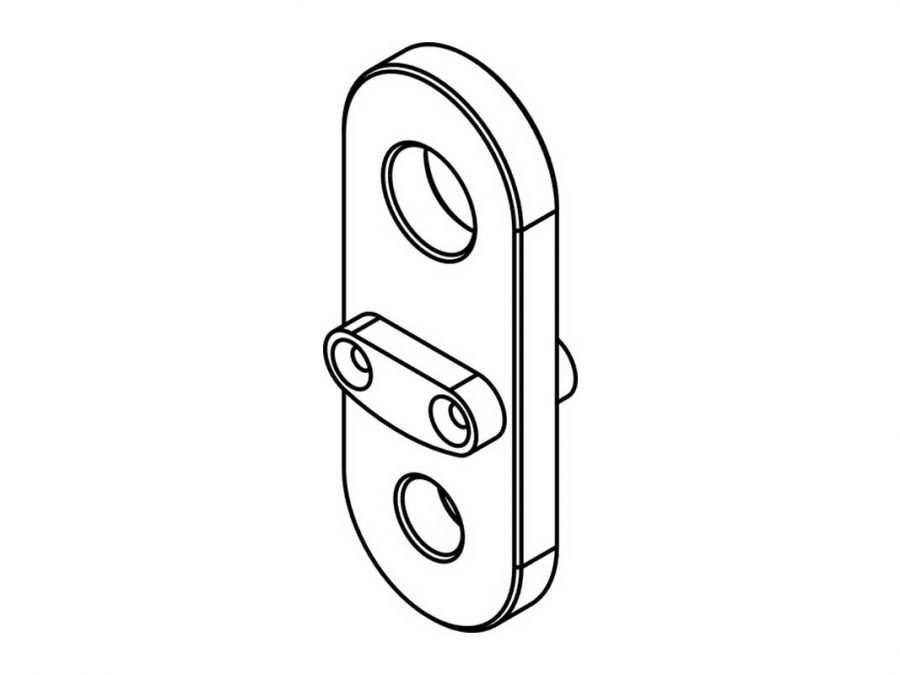

  • ADS

    包含卸扣的单个pickpoint适配器,用于FR-AR框架

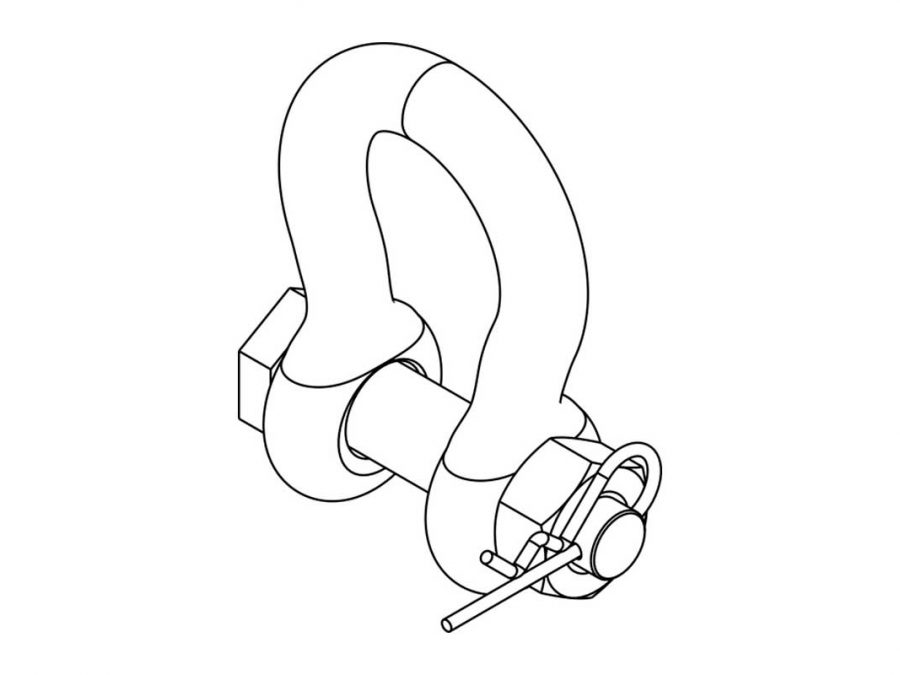

  • SH-VR

    用于FR-AR以及FR-VR框架的卸扣

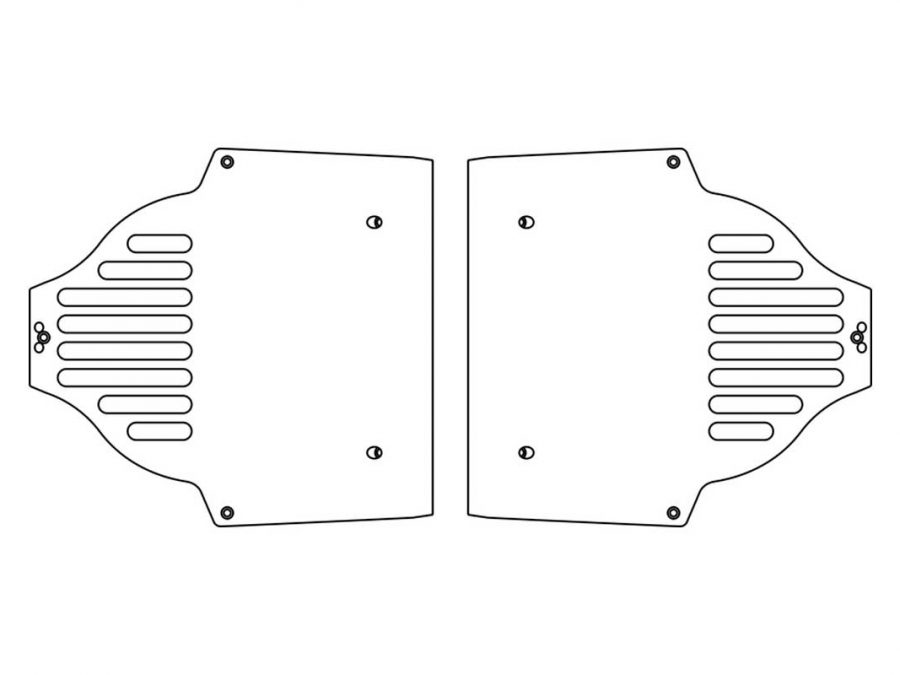

  • LP-AR

    用于FR-AR与FR-TR框架的激光切割板(Laser plate)

  • AR-LINK

    将最多8只AiRAY与SC2-F或与SCV-F连接

  • AGA

    AiRAY / SCV-F地面堆叠适配器

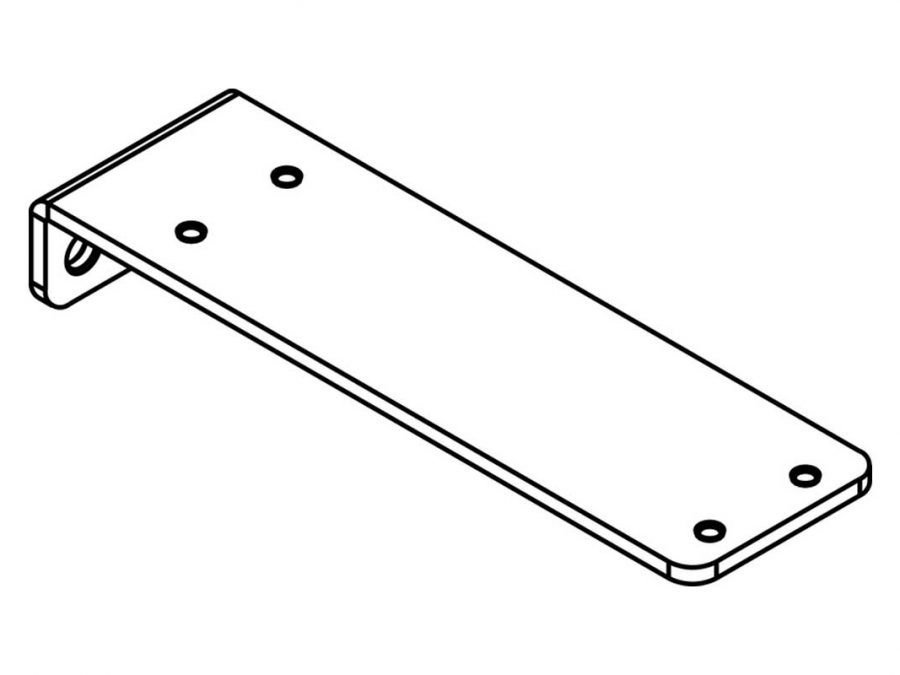

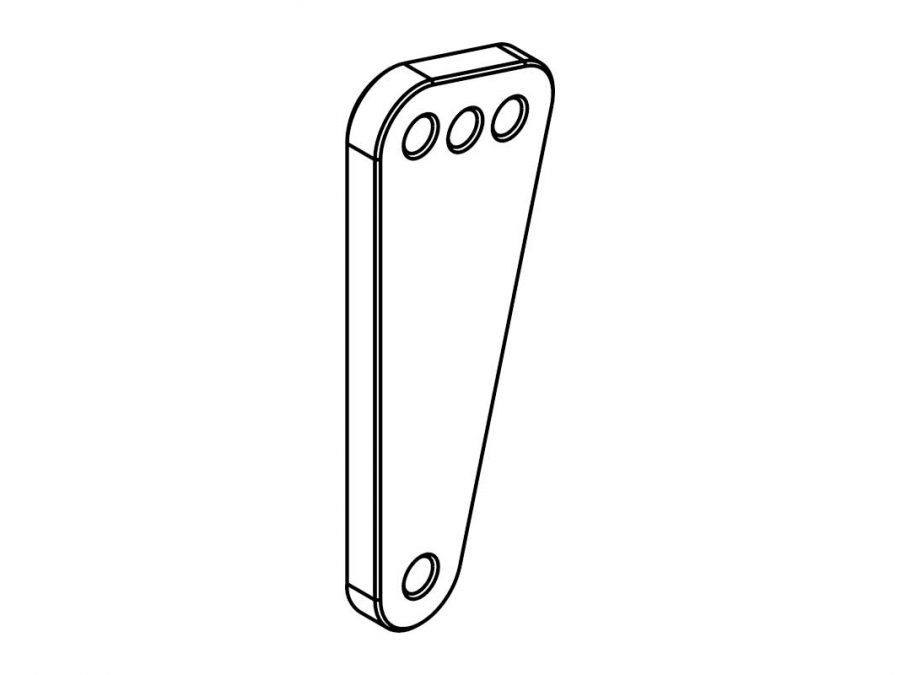

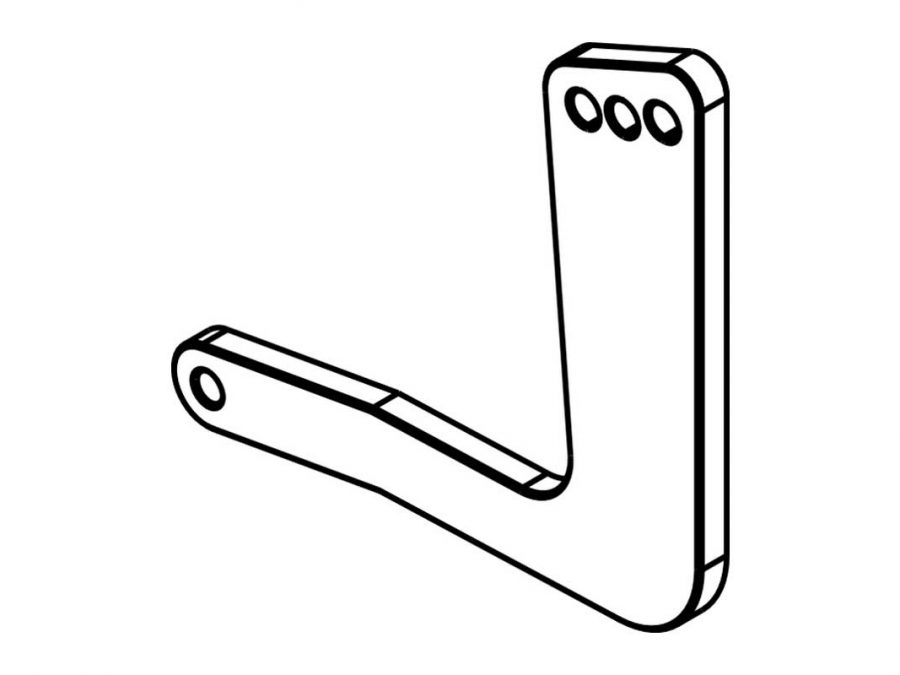

  • SA-AR

    用于AiRAY的外张(Splay)适配器

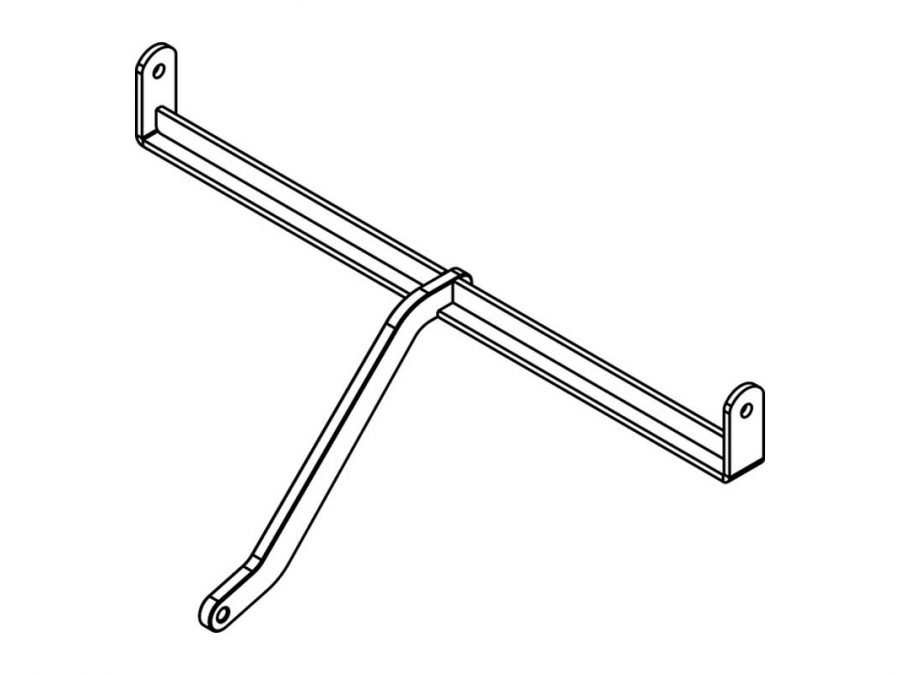

  • VR-AR-LINK

    用于ViRAY安装在AiRAY下方时的背面连接

  • Target Plate

    用于线阵列安装框架的吊挂配件

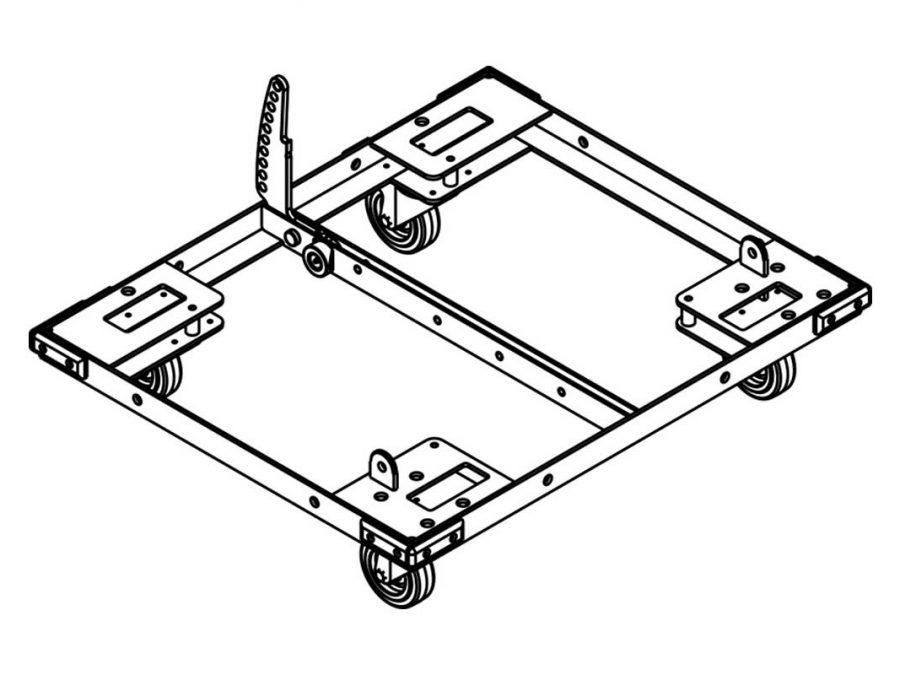

  • DOT-AR

    用于4只AiRAY的运输与吊挂小车

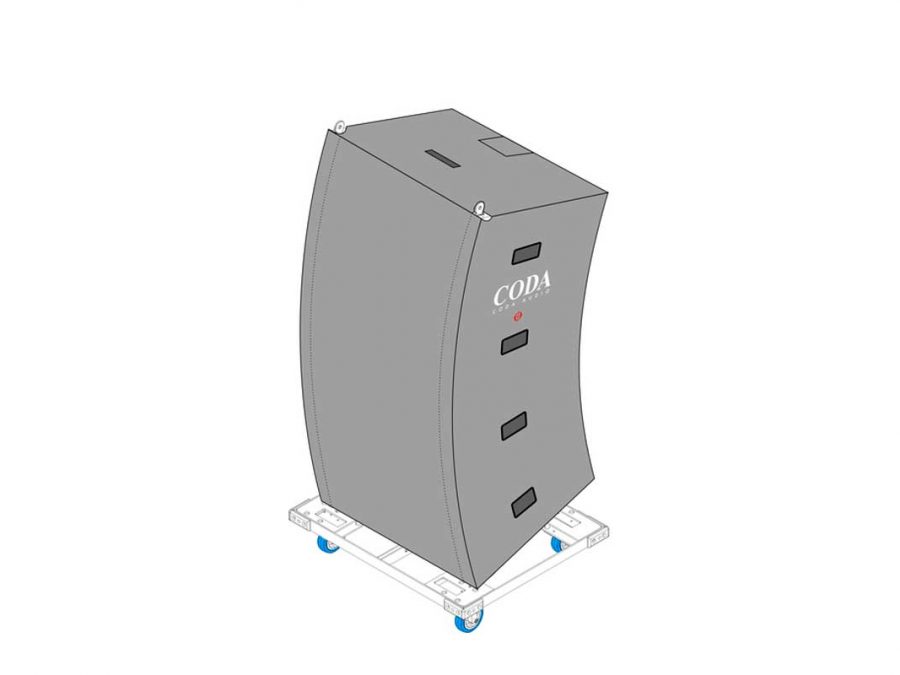

  • CO-AR-4

    用于4只AiRAY的保护罩

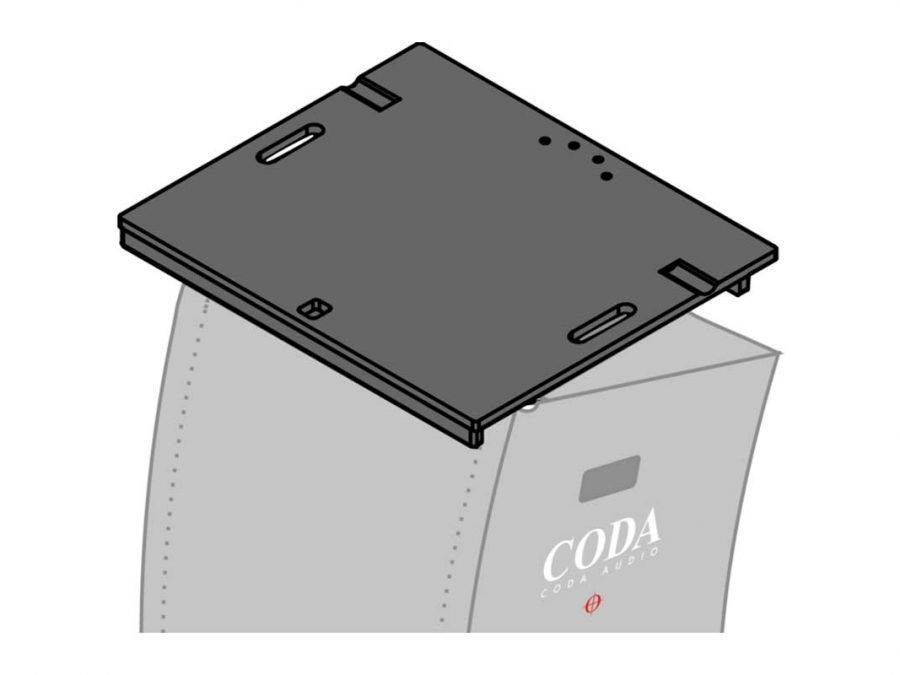

  • LID DOT AR

    用于DOT-AR dolly的运输盖

  • AICOUPLER-120

    用于AiRAY的120°波导管套件

  • FC-FR AR

    最多用于2只FR-AR框架的航空箱

  • VARIO CLAMP

    用于AiRAY,ViRAY,N-RAY,TiRAY,APS,N-APS框架与扩展条的通用桁架夹

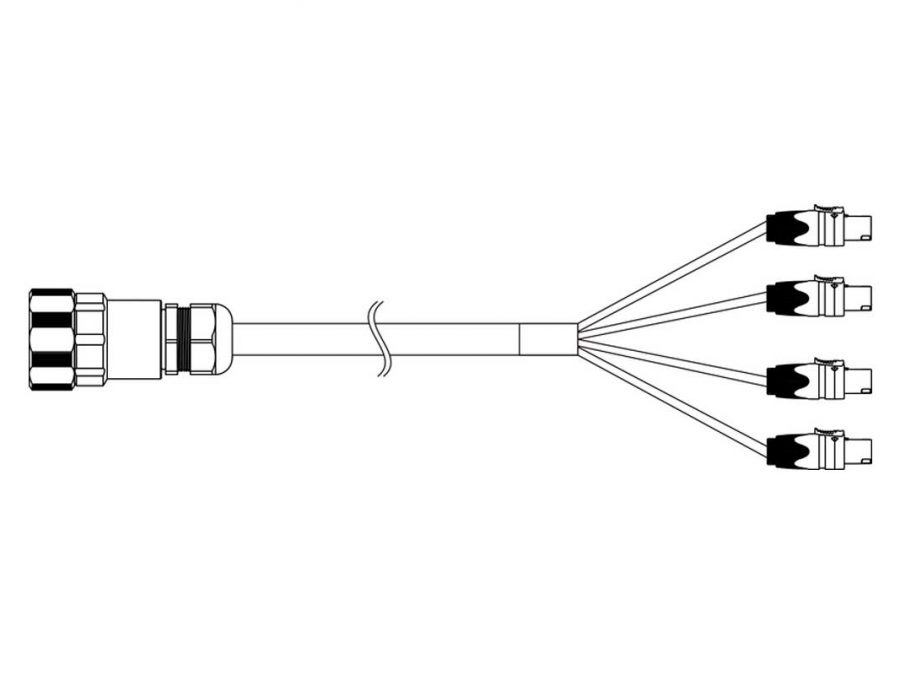

  • CAL16SPY-25

    16芯 (8通道)扬声器多芯线缆, LKS 19 m转4x NL4连接器, 16 x 4mm² – 25m长度

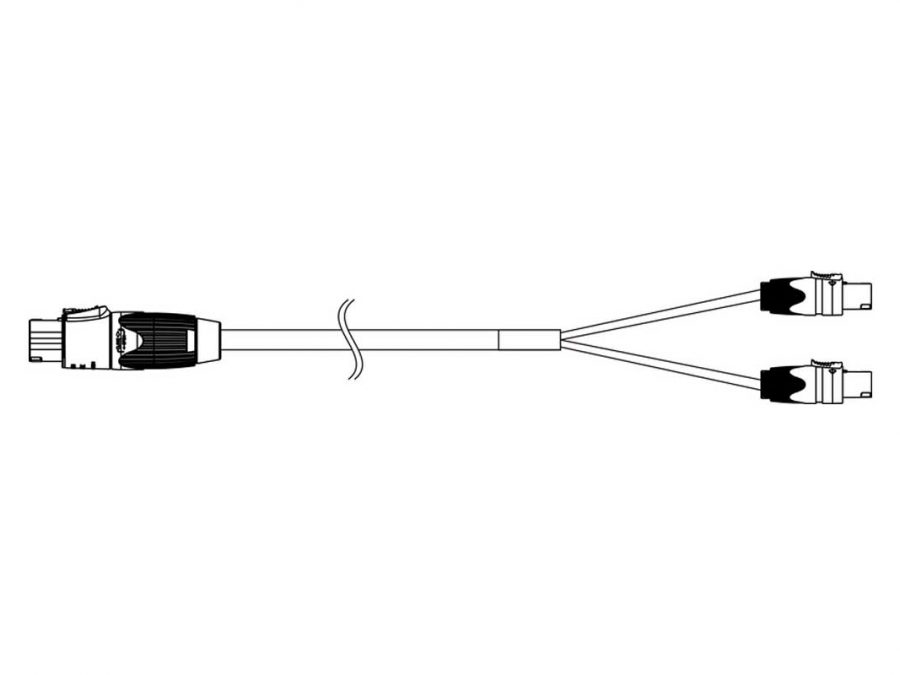

  • CAL8SPY-25

    8芯 (4通道)扬声器线缆, NL8转2x NL4连接器, 8 x 4mm² – 25m长度

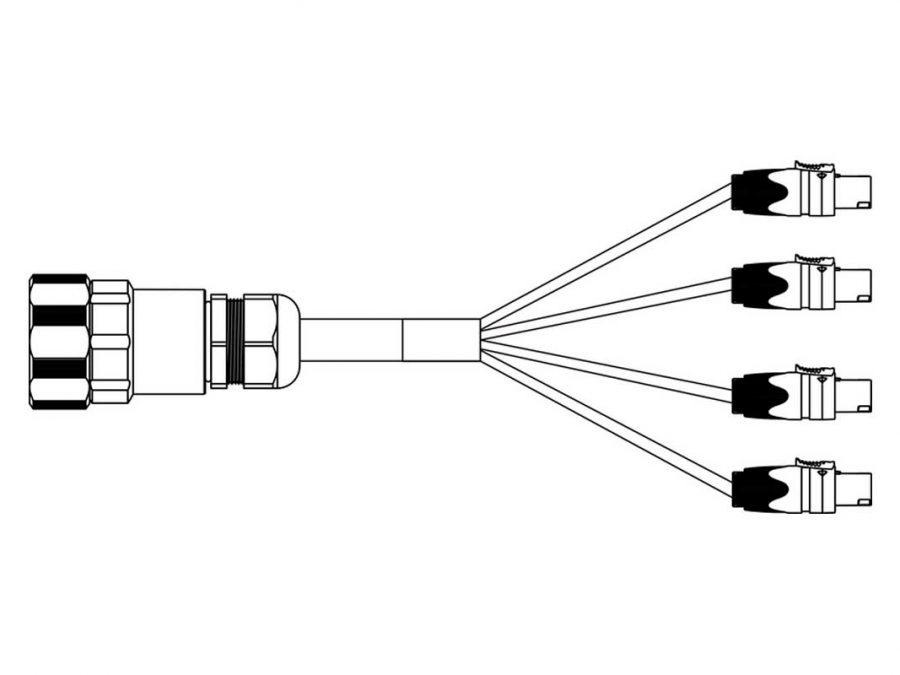

  • CAL16SPY-2

    LKS19转4 x NL4C线缆分路器(splitter)



系统解决方案

AiRAY 16-0-0

系统构成组件:



16x AiRAY

04x M-RACK

02x FR-AR Set



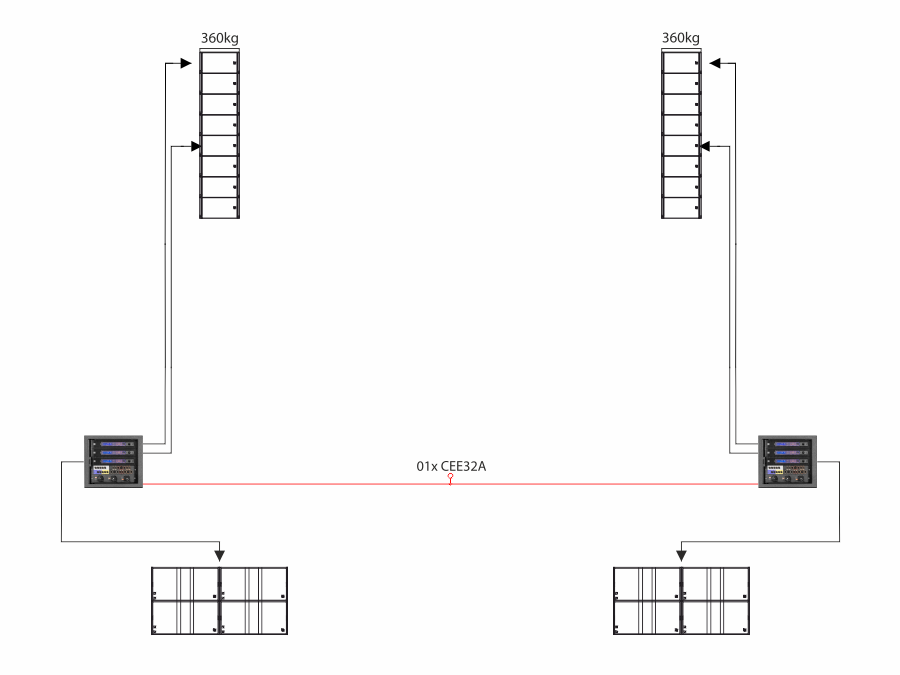

AiRAY 16-0-8

系统构成组件:



16x AiRAY

08x SCP-F

02x T-RACK

02x FR-AR Set



AiRAY 24-8-16

系统构成组件:



24x AiRAY

08x SC2-F

16x SCP-F

04x T-RACK

04x FR-AR Set





AiRAY 32-20-24-8

系统构成组件:

32x AiRAY
  08x ViRAY (两分频主动式)
  20x SC2-F
  24x SCP-F (心型模式)
  06x T-RACK
  02x M-RACK
  04x FR-AR Set




吊挂安装实例

AiRAY 吊挂实例 1

  • 6x AiRAY

  • 2x SC2-F

  • 1x FR-AR

  • 1x AR-LINK



AiRAY 吊挂实例 2

  • 12x AiRAY

  • 8x SC2-F

  • 2x FR-AR



AiRAY 吊挂实例 3

  • 7x AiRAY

  • 2x SC2-F

  • 3x FR-AR



AiRAY 吊挂实例 4

  • 8x AiRAY

  • 3x ViRay

  • 2x VR-AR LINK



AiRAY地面堆叠安装实例 1

  • 3x AiRAY

  • 1x AGA



AiRAY地面堆叠安装实例 2

  • 4x AiRAY

  • 1x DOT-AR

  • 4x TILT-AR




下载

AiRAY 数据表下载
用于EASE及EASE Focus 3的AiRAY GLL文件(AiRAY 90°, SC2-F)下载
负载能力计算 (AiRAY, ViRAY, SCV-F, SC2-F)下载
AiRAY 配件图纸下载
AiRAY CAD 图纸 2D下载
AiRAY CAD 图纸 3D下载
CODA Audio系统吊挂安装维护_AiRAY+SC2-SCV-F下载
CODA Audio全天候防护产品下载
