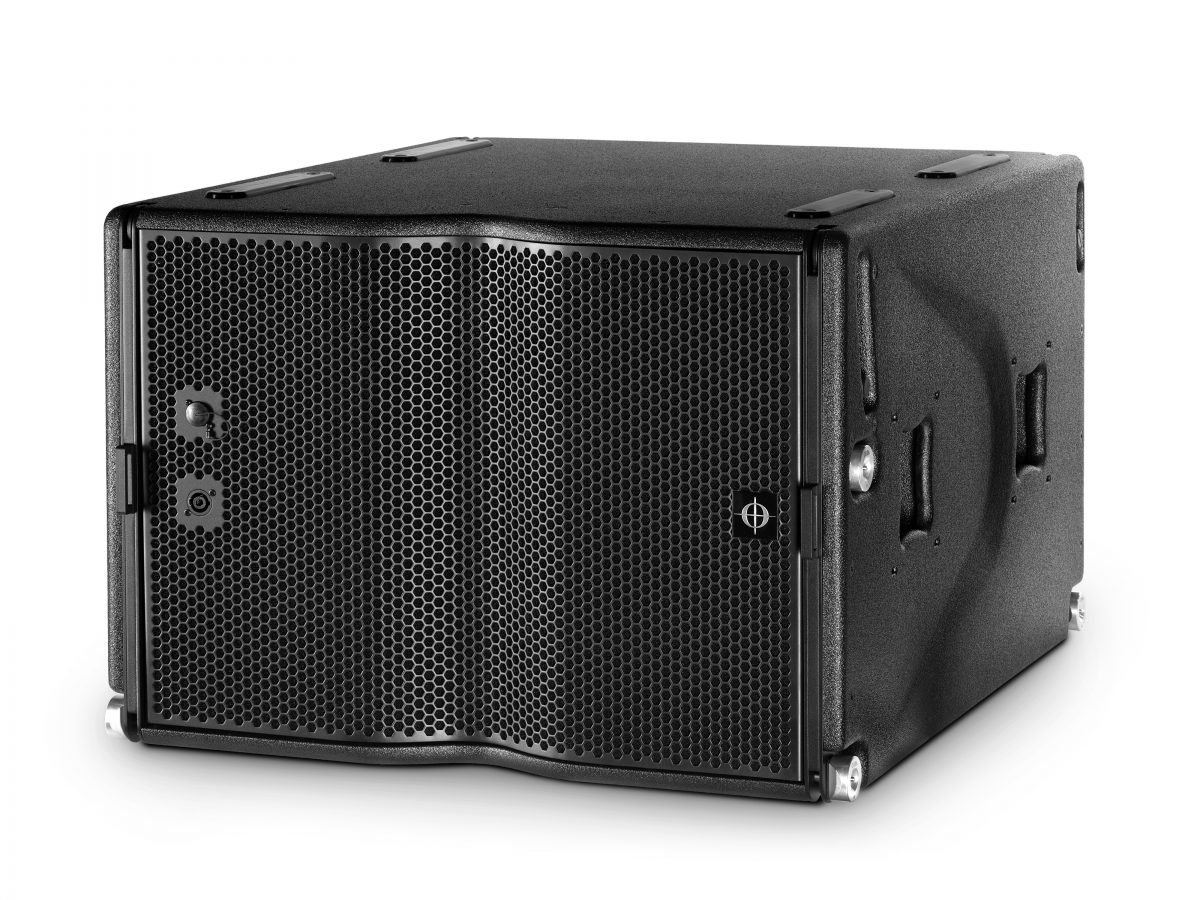

SC2-F:

适用于AiRAY与ViRAY系统的双15"传感器控制技术低频扩展

紧凑型双15”传感器控制低频扩展,扩展频率范围35 - 200 Hz (-6 dB)

SC2-F不是简单的超低频扬声器,它是一个工作在35 到200 Hz频率之间的低频扩展系统,它能与ViRAY的低频范围或SCV/SCP超低频叠加,为整个系统提供更多必要的能量与控制。



主要特点

  • 增强ViRAY的远程投射能力

  • 增加系统中低频部分的净空高度

  • 与ViRAY的低频范围或SCV/SCP超低频叠加,减少系统中总的超低频扬声器需求数量

  • 15"低频驱动单元的音色

  • 紧凑型2x 15"传感器控制低频扩展

  • 扩展频率范围35 – 200 Hz (-6 dB)

  • 反馈回路控制,确保极快的瞬时响应与超低失真

  • 吊挂或地面堆叠安装时可配置心型或全指向模式

  • 与AiRAY,ViRAY以及SCV-F的吊挂系统兼容

  • 可弯曲SC2-F阵列角度,与ViRAY做到完美的时间一致

  • 与CODA Audio机柜套装系统集成


概述

SC2-F不是简单的超低频扬声器,它是一个工作在35 到200 Hz频率之间的低频扩展系统,它能与ViRAY的低频范围或SCV/SCP超低频叠加,为整个系统提供更多必要的能量与控制。紧凑的倒相式箱体(vented enclosure)纳入了两只15英寸驱动单元,带来与众不同的冲击力。

SC2-F的驱动单元包含了一个集成速率感应器用于测量振膜的实时运动,并将它与输入音频信号进行比对同时调节功放的驱动电压和/或电流,纠正任何驱动单元的误差。这是一个自动优化的封闭反馈回路,它能精准地计算并确定驱动单元回放输入音频信号所需要的功率大小。它的关键优势在于非常扩展并且可控制的低频响应。任何由驱动单元或是整个箱体产生的失真会被立即纠正。传感器控制技术提供了可以被听到并且可以被测量的优势,表现在脉冲响应(impulse response),群延迟(group delay),瀑布图(waterfall)以及失真域(distortion domain),这超越了传统的超低频扬声器设计技术。群延迟的减少意味着极为精准和极富音乐味的低音回放(bass reproduction)效果。音质远超传统反射式(port loaded)超低频系统。

SC2-F配置了两只超长冲程15英寸钕磁铁超低失真驱动单元,集成的速率传感器测量,比较并控制音盆的运动。钕磁材料的马达能传递极高的磁通量用于增加效率。4音寸音圈有36mm高度,确保恒定磁力下26mm/pp超线性冲程。先进的碳纤维音盆,确保硬度最大化以及较低的移动质量。三个铝制短路环减小了互调失真IMD与电磁感应变化,同时降低了热量压缩。这一设计大幅减小了传统长冲程低频驱动单元普遍存在的失真,改进了整体音质与箱体的性能特点。传感器实际上是在一个高精度磁屏蔽系统中一个连接到扬声器音圈的附加音圈。

SC2-F设计搭配专门的CODA Audio机柜套装进行工作,与DSP,感应控制,功率放大,远程网络控制以及诊断等功能集成为一体的解决方案,确保优化的系统性能与保护。

系统的多功能应用:

·SC2-F吊挂在ViRAY阵列 (35 - 200 Hz)的侧面或上方 — 增加阵列的长度以及扩大系统的远程投射能力

·SC2-F吊挂在ViRAY阵列 (35 - 100 Hz)的后面 — 为整个系统提供特别的冲击力

·SC2-F阵列安装在ViRAY模块(35 - 200 Hz)中间 — 避免楼厅反射( balcony reflections)

·SC2-F与ViRAY模块(35 - 200 Hz)地面堆叠 — 小型场地紧凑而强劲的解决方案。

选项:

可定制标准RAL外观颜色箱体以及全天候版本。

参数

类型:传感器控制低频扩展 Sensor controlled bass extension
应用:用于ViRAY的低频扩展
频率响应:35 - 200 Hz (-6 dB)
额定功率 (AES / 峰值):2500 W / 10000 W
灵敏度 1 W / 1 m:*103 dB
峰值最大输出:**143 dB
功率放大, 每台功放驱动箱体数量:
LINUS14D 优化值 / 最大值:4/4
组件:2x 15" 钕磁铁超低失真低频单元4" (101.6 mm) 音圈, 1250 W (AES) 每只
额定阻抗:4 Ohm (+1/-1)
输入连接器:2x Neutrik™ NL4MP (背面) + 1x Neutrik™ NL4MP (正面)
速率传感器输出:Neutrik™ NC3MAV (背面) + Neutrik™ NC3MAV (正面)
吊挂件:集成吊挂硬件, 允许弯曲角度 (0°, 2.5°, 5°)
箱体材料:桦木夹板
外观:黑色聚脲涂层 (防水)
尺寸 (宽x高x深):675.3 x 490 x 790 mm / 26.59 x 19.29 x 31.1"
675.3 x 495 x 806.5 mm / 26.59 x 19.49 x 31.75" 包含硬件
净重:72 kg / 158.73 lbs


配件

  • FR-VR

    用于ViRAY和/或SCV-F吊挂或地面堆叠安装的重型负载框架

  • EXBAR-VR

    用于FR-VR / SCV-F的扩展条

  • SH-VR

    用于FR-AR以及FR-VR框架的卸扣

  • DOL-SCV

    用于单只SCV-F/SC2-F的运输小车

  • DOT-SCV

    最多用于4只SCV-F/SC2-F的运输小车

  • CAH-SCP-10

    扬声器与传感器系统混合线缆, 10 m长度
    1xNL4 speakon® +1x 5-POLXLR-M
    2xNL4 speakon® +2x 3-POLXLR-F

  • CAH-SCP-20

    扬声器与传感器系统混合线缆, 20 m长度
    1xNL4 speakon® +1x 5-polxlr-m
    2xNL4 speakon® +2x 3-polxlr-f

  • CO-SCV-1

    单只SCV-F/SC2-F保护罩

  • CO-SCV-2

    2只SCV-F/SC2-F保护罩

  • CO-SCV-3

    3只SCV-F/SC2-F保护罩


吊挂安装实例

AiRAY 吊挂实例 2

  • 12x AiRAY

  • 8x SC2-F

  • 2x FR-AR




下载

SC2-F 数据表下载
EASE与EASE Focus数据文件GLL (ViRAY, SCV-F)下载
EASE与EASE Focus数据文件GLL (AiRAY 90°, SC2-F)下载
负载能力计算 (ViRAY, SCV-F, SC2-F)下载
SC2-F CAD 图纸 2D下载
SC2-F CAD 图纸 3D下载
SC2-F 配件图纸下载
