ViRAY:线阵列系统

紧凑型三分频对称线阵列系统

独特的8"同轴中/高频平面波驱动单元,双8"钕磁铁超低失真音盆驱动单元

ViRAY是一款紧凑型三分频对称线阵列模块,设计用于高保真声音以及出众可懂度需要的中等规模扩声场地。



主要特点

  • 独特的8"同轴中/高频平面波驱动单元

  • 双8"钕磁铁超低失真音盆驱动单元

  • ViCOUPLER耦合器合并所有换能器以单个点源来传输

  • 600 W(AES2)额定功率

  • 可变水平覆盖角度,120°或80°或100°(40°+60°)

  • 阵列垂直弯曲角度,0°到10°,1°步进

  • 优越音质表现

  • 集成吊装系统用于吊挂或地面堆叠安装

  • 复合材料箱体,表面喷涂聚脲确保耐久性与防水性

  • 可以加载SCV-F低频扩展

  • 与LINUS机柜套装系统集成


概述

特别针对中等规模场地巡回演出与固定安装扩声应用,紧凑型线阵列系统ViRAY的问世,旨在提供最佳的声音品质,满足当今全球市场严格标准的需要,同时超越用户与听众的期望。

ViRAY系统采用了众多CODA先进技术:包括DDP驱动单元(双振膜平面波驱动单元),独特的AiCOUPLER耦合器,屡获殊荣的传感器控制超低频扬声器技术。

ViRAY紧凑型线阵列系统由ViRAY三分频对称线阵列模块,SCV-F传感器控制18"超低频以及专门的LINUS功放机柜套装组成。

ViRAY系统完全适合各类剧院,现场演出活动,娱乐会所,礼堂,大型集体活动与大型巡演的扩声需要。集成的吊挂系统帮助整个系统快速完成吊挂或地面堆叠安装。阵列角度可调,确保了系统能获得所需要的最佳垂直覆盖。

利用EASE Focus 3建模软件,用户可以为每一种应用计算出最佳系统配置方案。

对于特殊的应用与需求,SCP双18"传感器控制超低频能作为ViRAY系统的低频扩展。

参数

类型: 紧凑型三分频双功放驱动线阵列模块 Compact 3-way Bi-amplified line array module
应用: 最少1只, 最多20只箱体单元线阵列
频率响应: 55 Hz - 22 kHz (-6 dB)
额定功率 (AES / 峰值):  600 W/ 2400 W
最大峰值声压级*: 143dB(A)
功率放大, 每台功放驱动箱体数量:
LINUS14D 优化值 / 最大值: 8/12 (双功放) 或 16/24 (无源)
LINUS12C 优化值 / 最大值: 8/12 (双功放) 或 16/24 (无源)
水平覆盖角度: 120°, 80° 或 100° (60° + 40° 或 40° + 60°)
垂直覆盖角度: 阵列依赖, 0°-10° ,1°步进
组件:
低频: 2x 8" 钕磁铁, 防水音盆 2" (50.8 mm) 音圈, 300 W (AES) 每只
中/高频: 8" 同轴钕磁铁平面波驱动单元
  中频: 3.5" (90 mm) 音圈, 150 W (AES)
  高频: 1.75" (44.4 mm) 音圈, 80 W (AES)
分频点: 600 Hz 无源 或 双功放 (内部连接器), 6300 Hz 无源
输入连接器: 2x Neutrik™: 1x 输入 + 1x li
额定阻抗 LF / MF+ HF: 16 Ohm (1+/1-) / 16 Ohm (+2/-2)
3分频 无源: 16 Ohm (2+/2-)
箱体外形: 水平梯形 2x 5°
箱体材料: 桦木夹板
外观: 聚脲涂层 (防水)
吊挂硬件: 集成
尺寸 (宽x高x深): 674 x 242 x 385 mm / 26.54 x 9.53 x 15.16"
净重: 25.5 kg / 56.22 lbs

* 粉红噪声, 12 dB峰值因数(A-加权)。

配件

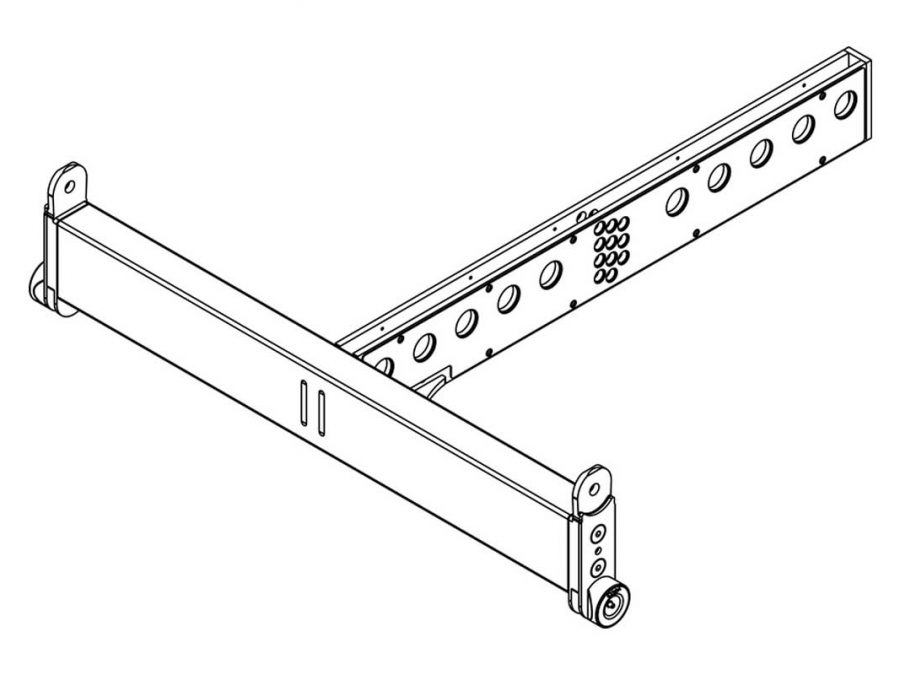

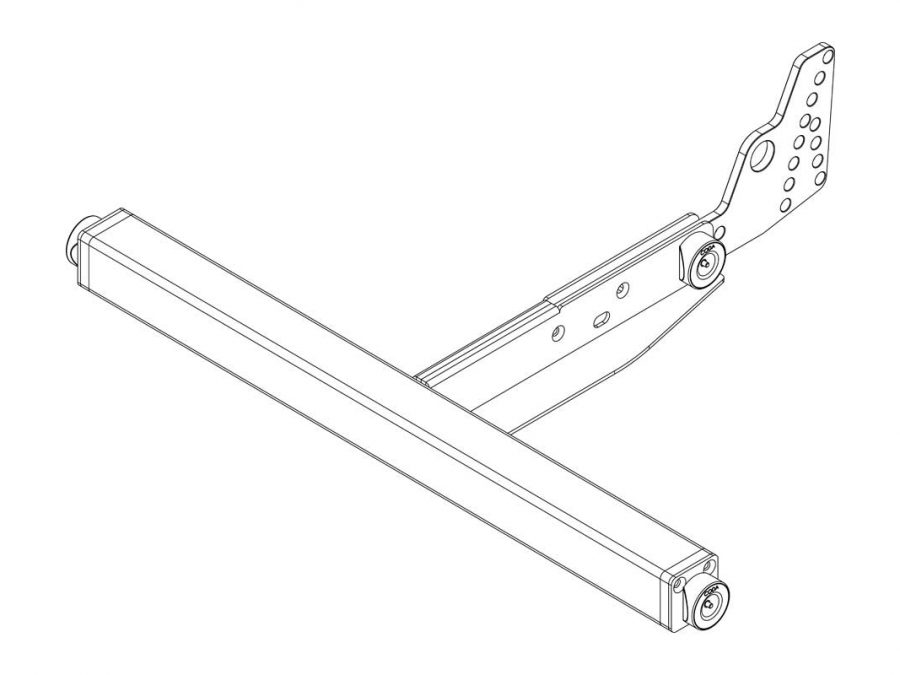

  • FR-VR

    用于ViRAY和/或SCV-F吊挂或地面堆叠安装的重型负载框架

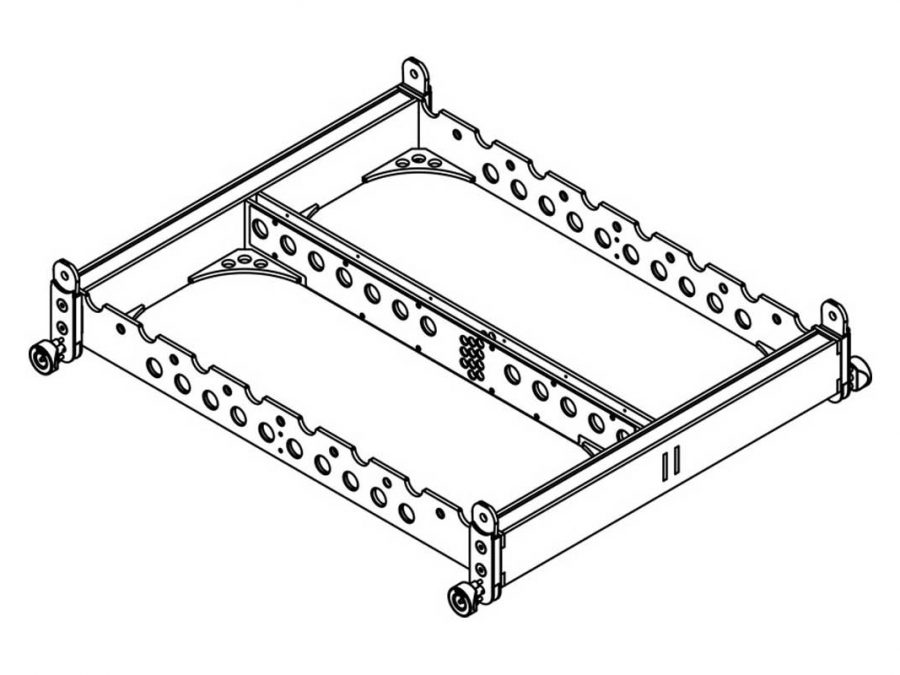

  • EXBAR-VR

    用于FR-VR / SCV-F的扩展条

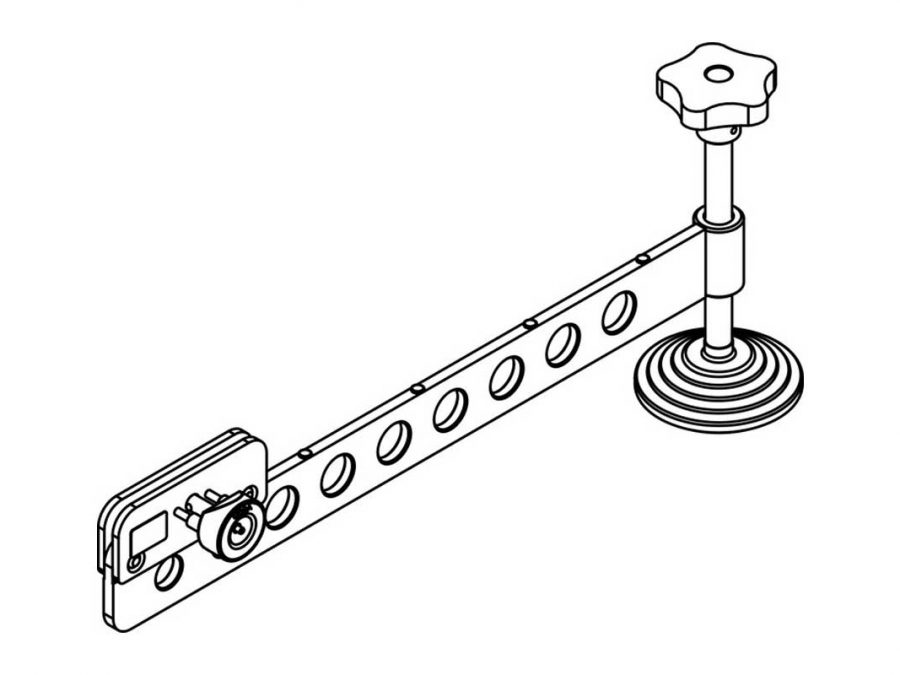

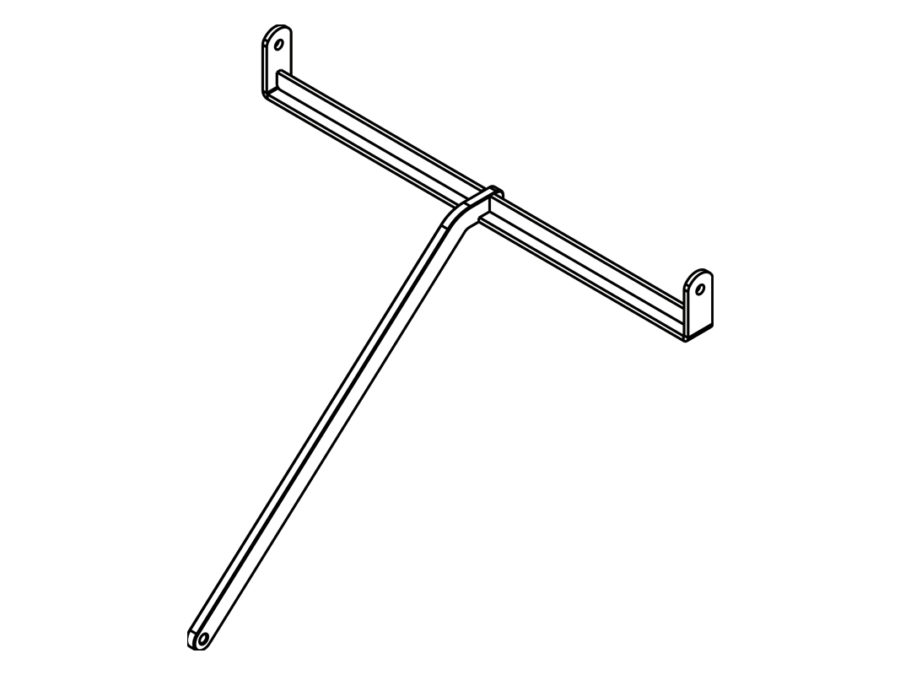

  • TILT-VR

    倾斜脚套件,用于ViRAY / SCV-F在FR-VR之上的地面堆叠安装

  • DOW-VR-12

    下拉补声(Down fill)框架,用于将ViRAY吊挂在LA12的下面

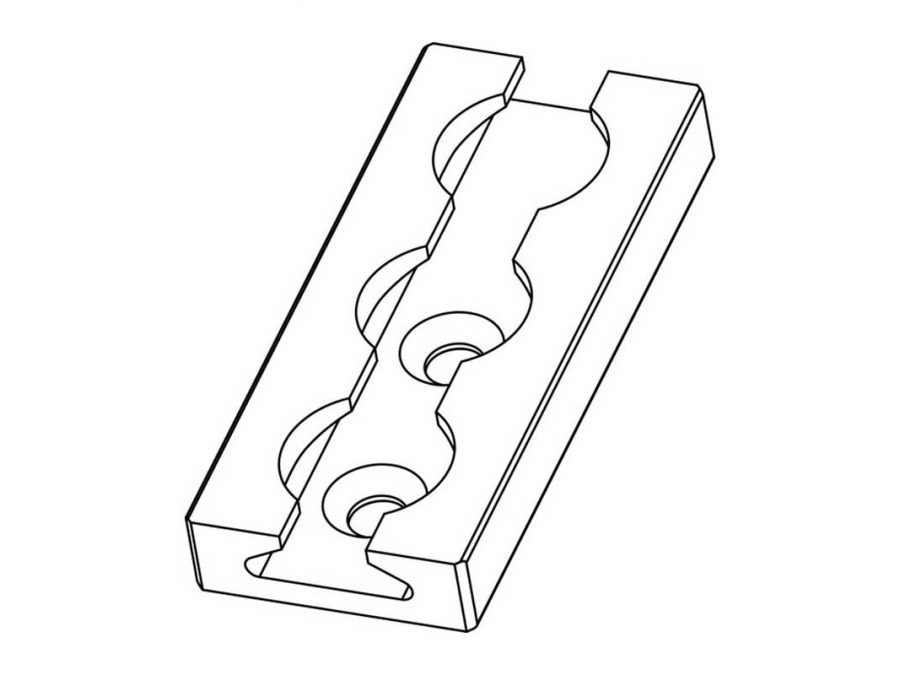

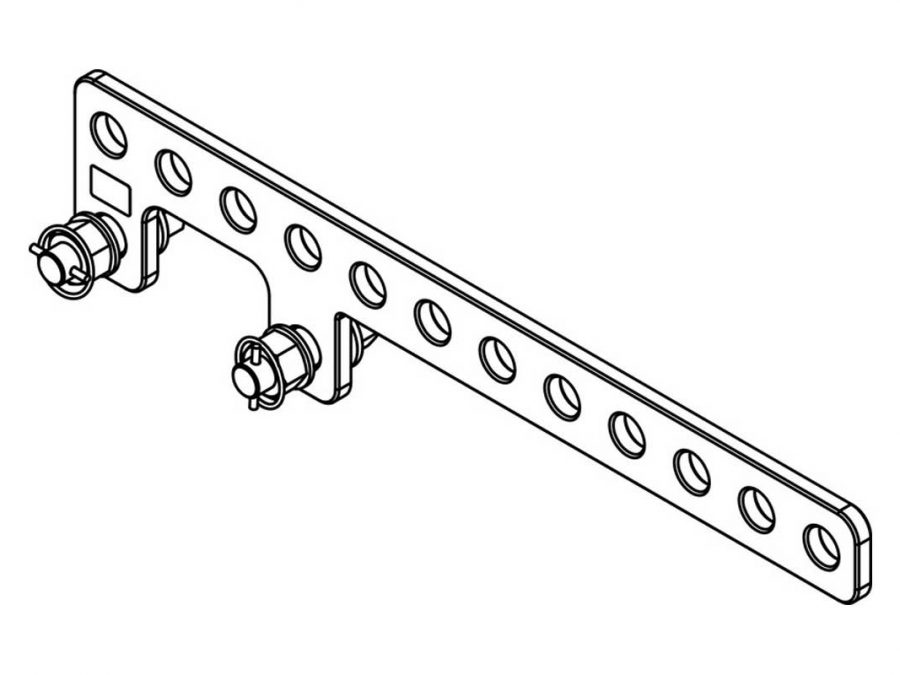

  • LP-VR

    用于FR-VR框架的激光切割板(Laser plate)

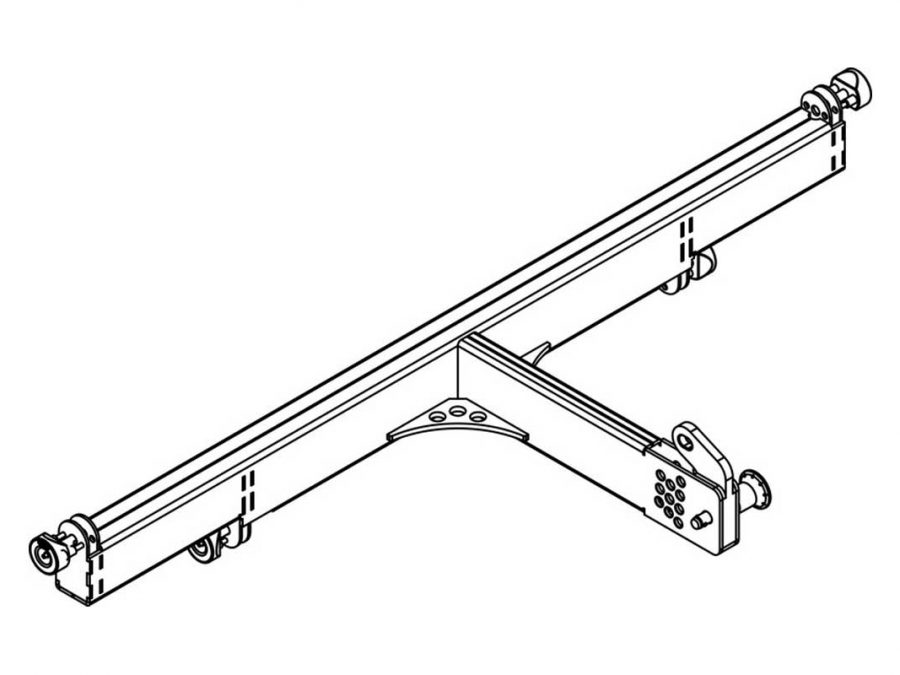

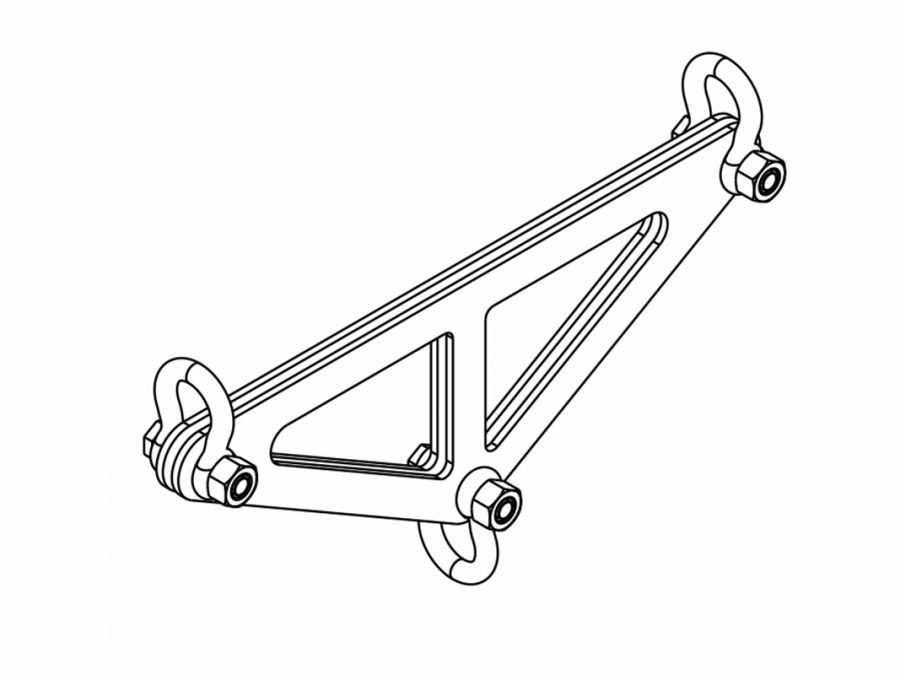

  • FRT-VR

    用于吊挂ViRAY的紧凑型框架

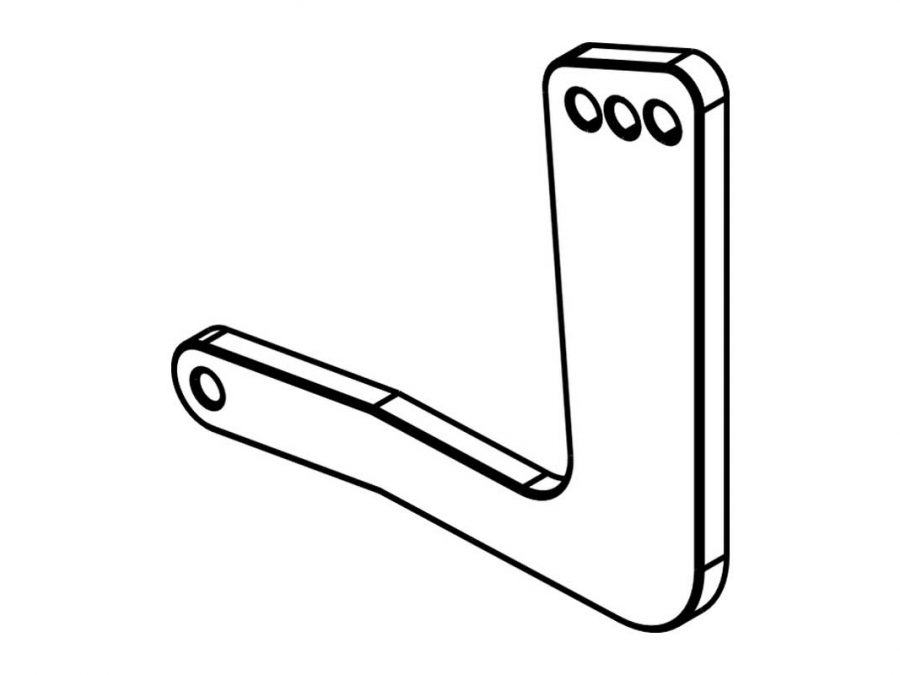

  • SA-VR

    用于ViRAY的外张(Splay)适配器
    用于在ViRAY系统的下方连接ViRAY框架

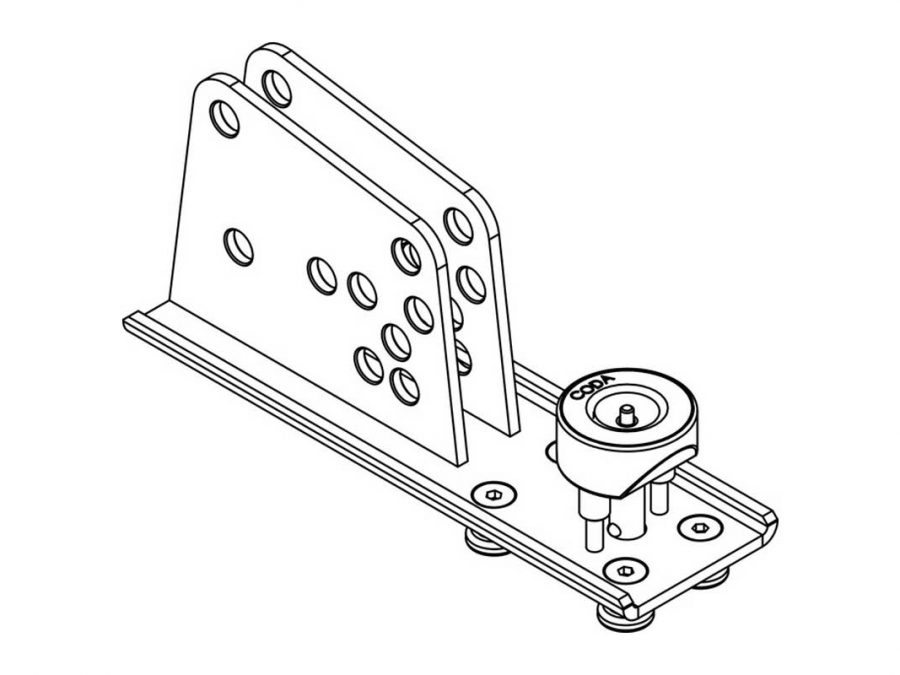

  • VGA

    ViRAY / SCV-F地面堆叠安装适配器

  • VGA-2

    ViRAY / SCV-F地面堆叠安装适配器

  • 11中

    ViCOUPLER 80

    适用于ViRAY的80°波导管耦合器套件

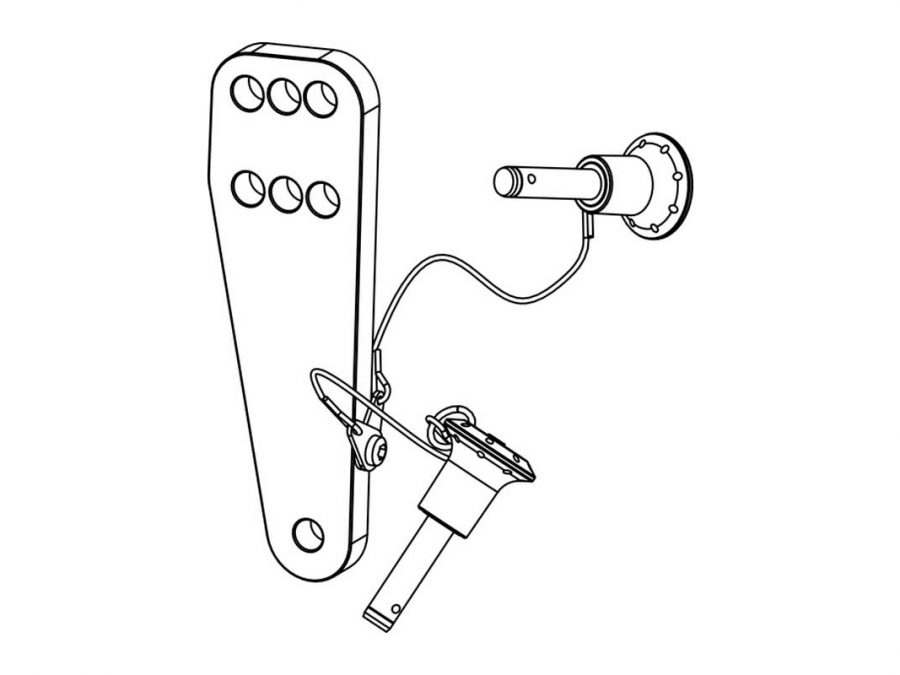

  • SH-VR

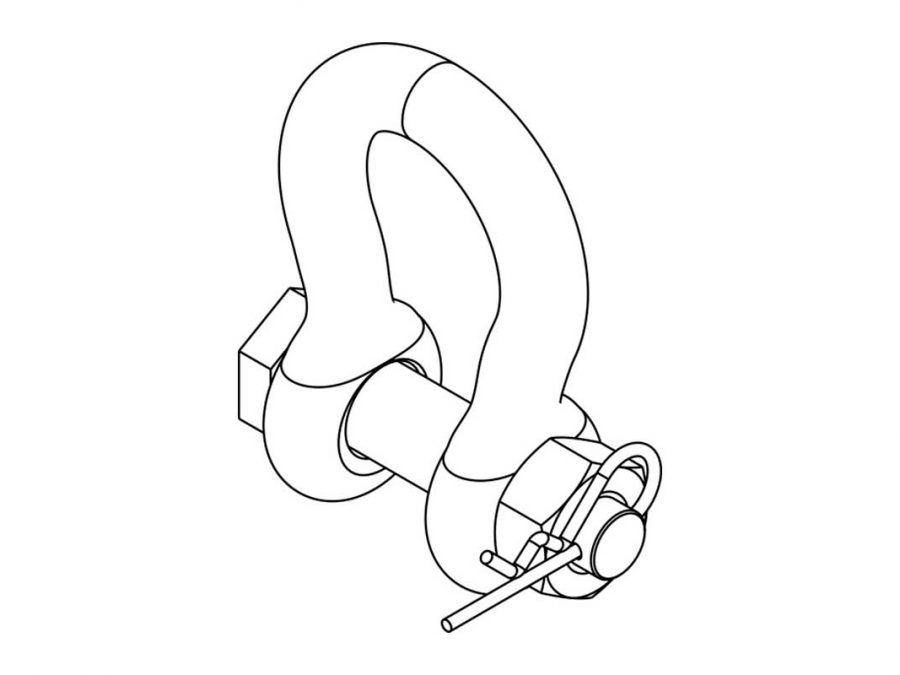

    用于FR-AR以及FR-VR框架的卸扣

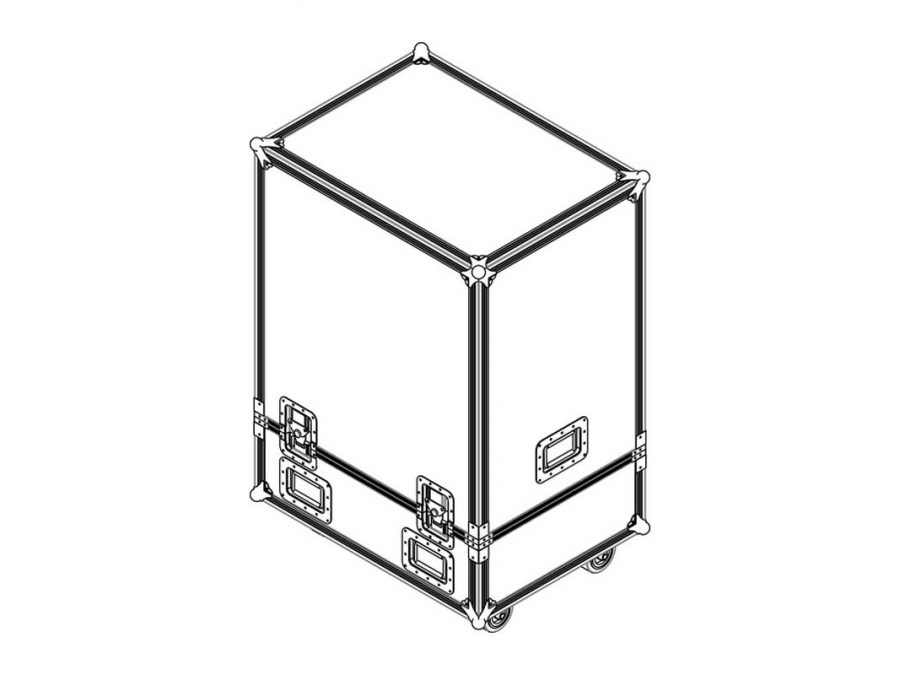

  • FC-VR

    最多用于4只ViRAY的航空箱

  • VR-LINK

    将最多6只ViRAY与SC2-F或与SCV-F连接

  • VR-AR-LINK

    用于ViRAY安装在AiRAY下方时的背面连接

  • Target Plate

    用于线阵列安装框架的吊挂配件

  • VARIO CLAMP

    用于AiRAY,ViRAY,N-RAY,TiRAY,APS,N-APS框架与扩展条的通用桁架夹



系统解决方案

ViRAY 8-2-4 地面堆叠

系统组件:



08x ViRAY

02x SC2-F

04x SCV-F

02x M-RACK

02x VGA



ViRAY 16-0-0

系统组件:



16x ViRAY

01x M-RACK

02x FR-AR Set



ViRAY 12-0-8

系统组件:



12x ViRAY

08x SCV-F

02x M-RACK

02x FR-AR Set



ViRAY 16-4-12

系统组件:



16x ViRAY

04x SC2-F

12x SCV-F

04x M-RACK

04x FR-AR Set



ViRAY 24-8-16

系统组件:



24x ViRAY

08x SC2-F

16x SCV-F

02x T-RACK

04x FR-AR Set



吊挂安装实例

ViRAY 吊挂阵列实例 1

  • 6x ViRAY

  • 3x SCF-V

  • 2x FR-VR



ViRAY 吊挂阵列实例 2

  • 6x ViRAY

  • 3x SCF-V

  • 2x FR-VR



ViRAY Flown 吊挂阵列实例 3

  • 12x ViRAY;

  • 12x SCF-V

  • 3x FR-VR



ViRAY 吊挂阵列实例 4

  • 6x ViRAY

  • 3x SCF-V

  • 2x FR-VR



ViRAY 吊挂阵列实例 5

  • 10x ViRAY

  • 3x SCF-V

  • 3x FR-VR



地面堆叠ViRAY实例 1

  • 6x ViRAY

  • 1x FR-VR

  • 4x TILT-VR



地面堆叠ViRAY实例 2

  • 3x ViRAY

  • 3x SCF-V

  • 1x VGA



地面堆叠ViRAY实例 3

  • 3x ViRAY

  • 3x SCF-V

  • 1x VGA
