概述
VCA产品家族的最新成员,拥有同样的CODA DNA与紧凑便携性。CiRAY用途广泛,并拥有更多先进的专利技术。
CiRAY独特的套装系统结合了大型线阵列系统高输出的特点与紧凑型线阵列系统的灵活性,在扩声系统产品中创造出了一个新的类别。
与它的老大哥AiRAY一样,CiRAY系统也采用了CODA最为先进的技术,包括DDP驱动单元(双振膜平面波驱动单元)、独特的CiCOUPLER、屡获殊荣的传感器控制超低频技术以及线性相位DSP处理。
此外,得益于专利的DAC(动态气流冷却)技术,在每一相同的阵列长度,多只10″驱动单元在低频范围提供的功率密度与AiRAY相当,加上它们有着相同的相位和频率响应,这意味着将它们部署在一起使用,会是一个连贯统一的系统。
CiRAY高输出线阵列系统包含了CiRAY三分频线阵列模块、SC2-F传感器控制低频扩展以及专门的CODA Audio LINUS机柜套装。
更极致的灵活应用,CiRAY可以与其它VCA家族产品搭配使用,包括ViRAY和AiRAY,加上SCP/SCP-F或SCV-F超低频或SC2-F低频扩展。SCP/SCP-F或SCV-F传感器控制超低频扬声器,可将系统整体性能进一步扩展,低至25 Hz。
与其它VCA家族产品一样,CiRAY也可采用多种阵列部署方式,包括心形、扩展心形、远程投射或分束配置,为任何应用场景提供完美的解决方案。VCA产品家族的扬声器采用相同的外形设计,便于一起部署使用。更多关于配置与安装的信息,请参阅我们的部署指南。
与其它创新的VCA家族产品一样,CiRAY适用于各类中大型规模的固定安装和巡回演出应用,从礼堂到演唱会、从会议中心到娱乐会所。

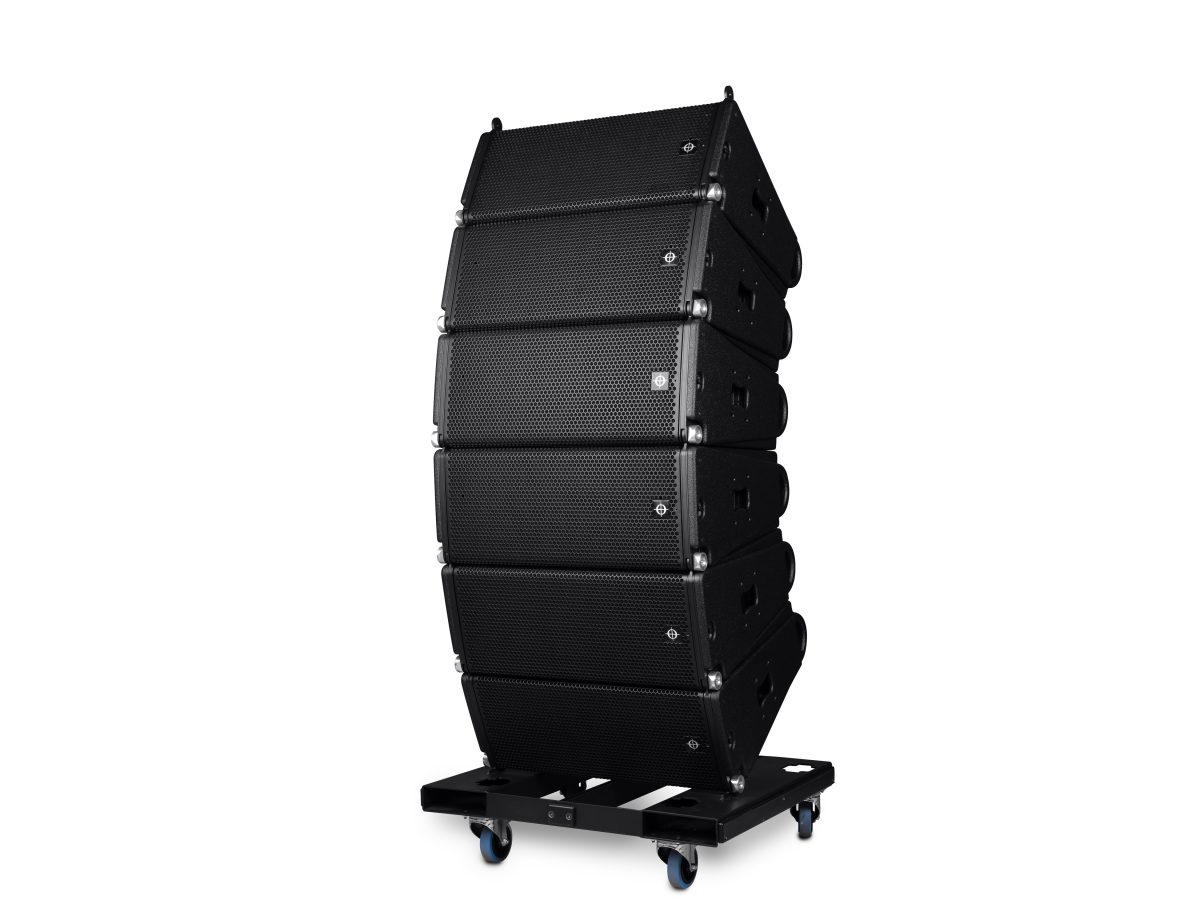

一系列配件,包括运输小车和保护罩使得吊装和运输变得更加简单和直接。
CiRAY可以与兄弟产品ViRAY和AiRAY完美搭配。这意味着定制系统变得非常简单。你可以按照你的特定需求混合搭配VCA家族产品,与此同时,保持超高的清晰度。
参数
类型: |
高输出中型尺寸三分频无源线阵列系统 |
频率响应: |
50 Hz – 22 kHz (-6 dB) |
额定功率AES / 峰值 (无源): |
1400 W / 5600 W |
低频 AES / 峰值: |
– |
中/高频 AES / 峰值: |
– |
最大峰值声压级 (搭配LINUS14):* |
145 dB (A) |
功率放大,每台功放驱动箱体数量: |
|
LINUS14 优化值 / 最大值: |
12/16 |
LINUS12C 优化值 / 最大值: |
12/16 |
水平扩散角度: |
60°, 90°, 120° 或非对称 |
垂直扩散角度: |
阵列依赖: 0.5°, 1°, 2°, 2.5°, 3° 至 12°, 1°步进 |
组件: |
|
低频: |
2x 10″ 钕磁防水音盆, 3″ (77 mm) 音圈, 700 W (AES) |
中/高频: |
8.75″ DDP (双振膜平面波驱动单元) |
|
中: 3.5″ (90 mm) 音圈, 150 W (AES) |
|
高: 1.75″ (44.4 mm) 音圈, 80 W (AES) |
分频点: |
560 Hz 无源, 6.3 kHz 无源 |
输入连接器: |
2x Neutrik™: 1x NLT4M + 1x NL4FXX-W-S接口链接线缆 |
标称阻抗 低频 / 中频+高频: |
12 Ohm (2+/2-) |
箱体材料: |
混合桦木夹板 / 铝 |
外观: |
聚脲涂层 |
吊挂: |
集成吊挂硬件 |
IP防护等级(IEC 60529): |
IP54 |
可选全天候防护: |
标准IP55: IP55 (安费诺连接器) MG1 (海洋级1): IP55 |
尺寸 (宽x高x深): |
675 x 270 x 555 mm / 26.54 x 10.63 x 21.85″ (675 x 314 x 555 mm / 26.54 x 12.36 x 21.85″ 包含硬件) |
净重: |
29.3 kg / 64.6 lbs |
* 粉红噪声12 dB峰值因素测量 (A-加权).
配件
-
FR-AR SET
包含EXBAR-AR和ADS的框架,用于AiRAY, CiRAY, ViRAY, SC2-F和SCV-F的吊挂或地面堆叠安装
-
FRT-AR SET
包含EXBAR-AR和ADS的紧凑型T字型框架,用于AiRAY, CiRAY, ViRAY的吊挂
-
CR-LINK
将最多6只CiRAY与上方的超低连接适配器,无需额外框架
-
CGA
CiRAY地面堆叠适配器,最多8只CiRAY箱体可以堆叠在SC2-F/SCV-F之上
-
-
-
VR-AR-LINK
用于ViRAY安装在AiRAY或CiRAY下方时的背面连接
-
-
-
-
VARIO CLAMP
用于AiRAY,ViRAY,N-RAY,TiRAY,APS,N-APS框架与扩展条的通用桁架夹
-
-
-
-
CAL-COMB2
扬声器线缆(2通道), NL4 至 2x NL4 (2+/2-) – 10m
系统解决方案

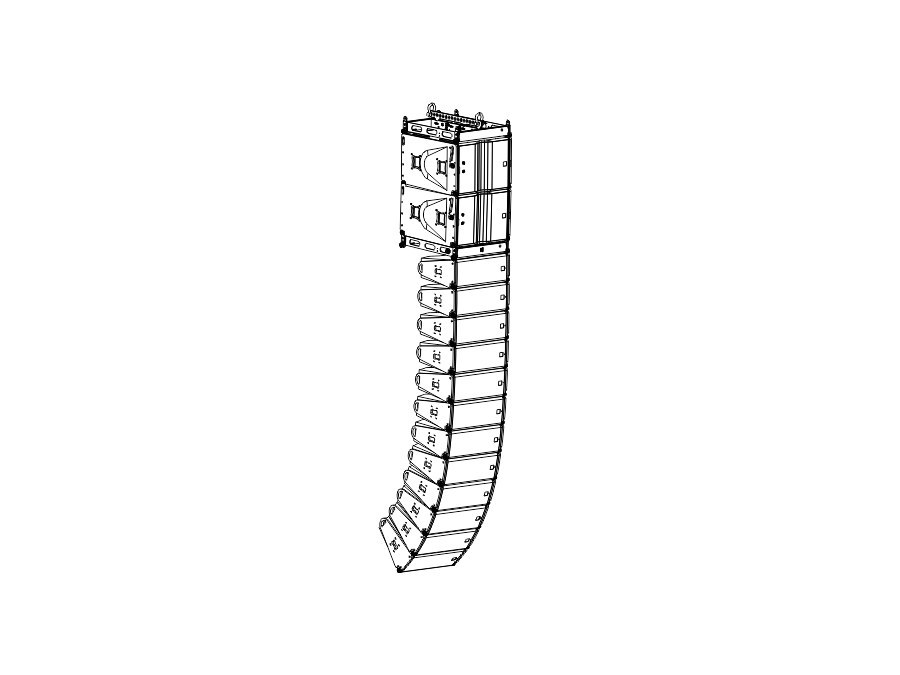

CiRAY 24-8-8 (吊挂在CiRAY后方)
吊挂安装实例
CiRAY 吊挂实例 1
(搭配 CR-Link)
CiRAY 吊挂实例 4
4x CiRAY
2x SC2-F
12x CiRAY
CiRAY 吊挂实例 5
8x AiRAY
8x CiRAY

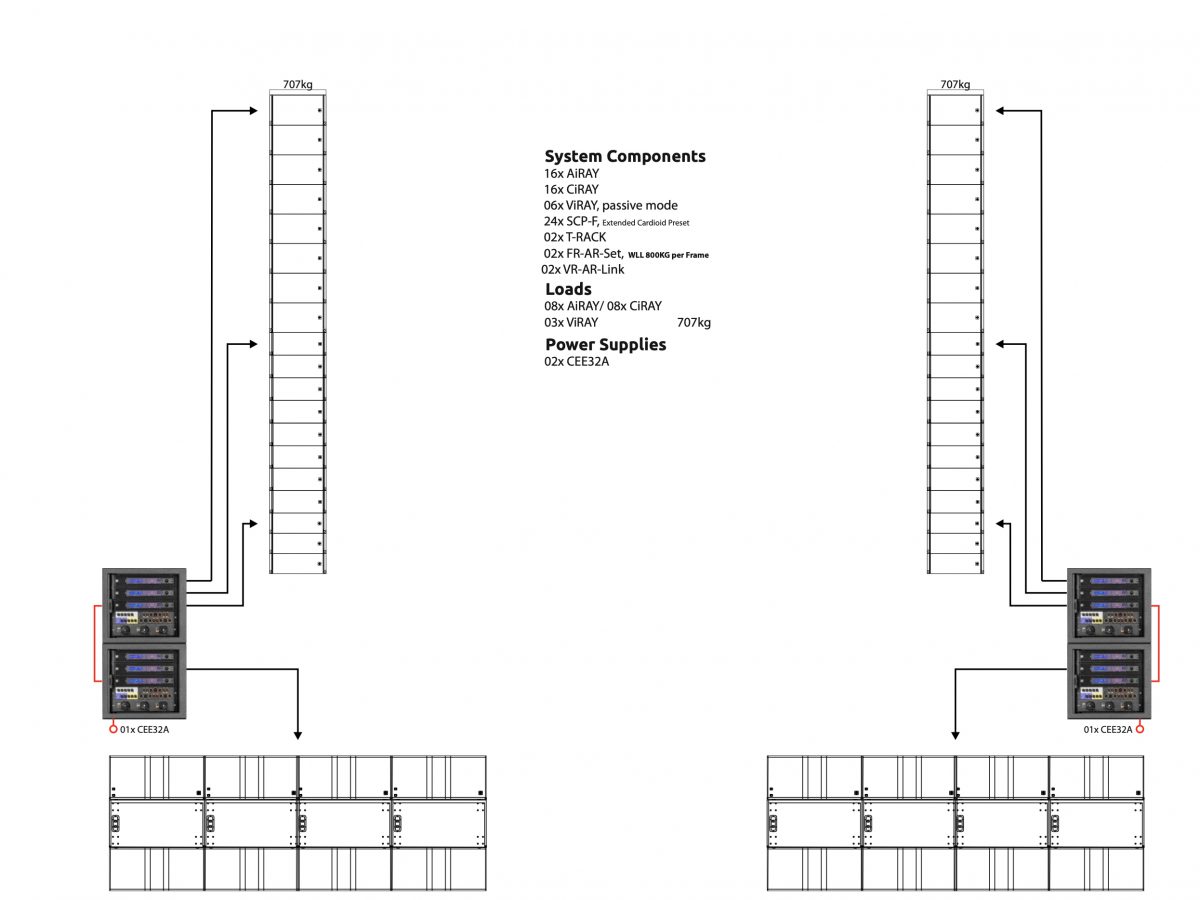

CiRAY 吊挂实例 6
- 8x AiRAY
- 8x CiRAY
- 3x ViRAY
